水处理系统全自动反冲洗滤水器结构与应用

       传统压载水处理系统使用的全自动反冲洗滤水器长期使用容易堵塞，影响正常使用。现有的反冲洗全自动滤水器大都带有反冲洗功能，但大都是直接通过高压水冲入反冲洗全自动滤水器进行反冲洗，冲洗压力不可控，对滤芯上的杂质冲洗效果不佳，能耗高。
      一种压载水处理系统用全自动反冲洗滤水器，包括壳体、滤芯，壳体底部设有压载水进口，壳体上部侧壁设有压载水出口，滤芯设置于壳体内压载水进、出口之间，其特征在于：还包括电动执行机构、传动支撑法兰、高压反冲洗支撑法兰、传动轴、升降旋转套，升降旋转主轴、高压水冲洗管架、喷嘴、吸嘴、排污管和排污支撑座，升降旋转主轴同轴上下穿接在壳体内，升降旋转主轴的下端支撑在壳体底部的排污支撑座上，升降旋转主轴穿过壳体顶部的高压反冲洗支撑法兰且升降旋转主轴上端伸入高压反冲洗支撑法兰上支撑的传动支撑法兰，升降旋转主轴的上端连接在升降旋转套底部，升降旋转套套接于传动支撑法兰内壁，传动支撑法兰上支撑由电动执行机构，电动执行机构传动设置于传动支撑法兰内的传动轴，传动轴螺纹旋接于升降旋转套内，升降旋转轴轴内上、下部分别同轴设有反冲洗通道和排污通道，高压反冲洗支撑法兰内壁与升降旋转轴之间留有带高压反冲洗进口的反冲洗腔，反冲洗腔经升降旋转轴上的孔连通升降旋转轴上部的反冲洗通道，升降旋转轴连接设置于壳体内的高压水冲洗管架，高压水冲洗管架包括两根以上横管和两根以上竖冲洗管，两根以上横管内端圆周均布垂直连接在升降旋转轴周边且连通反冲洗通道，两根以上竖冲洗管垂直连接且连通两根以上横管外端，滤芯设置于高压水冲洗管架内的升降旋转轴上，滤芯内的升降旋转轴上圆周均布、上下交替间隔设置多个排污管，排污管内端连通升降旋转轴下部的排污通道，排污管外端设有吸嘴，对应吸嘴朝外方向的竖冲洗管上设有多个喷嘴，升降旋转主轴的排污管道连通排污支撑座下的排污口。
      壳体下部侧壁设有反冲洗回水口。在全自动反冲洗滤水器正常使用时，由壳体底部压载水进口进水，通过其内的滤芯过滤后，由壳体上部的压载水出口出水；在反冲洗全自动滤水器需要反冲洗时，封闭压载水进口和出口，通过其下部的反冲洗回水口抽水供给高压反冲洗进口，电动执行机构气动带动传动支撑法兰内的传动轴旋转，传动轴转通过其上螺纹旋合驱动升降旋转套在传动支撑法兰内升降同时旋转，由此带动传动旋转套下的升降旋转轴升降同时旋转，高压反冲洗进口通过高压反冲洗支撑法兰内的反冲洗腔连通传动轴上部的反冲洗通道，升降旋转轴升降旋转带动其上的高压水冲洗管架绕其内的滤芯升降旋转，反冲洗通道内高压水经高压水冲洗管架的横管进入竖冲洗管，并由其上的喷嘴对用滤芯喷出冲洗，同时升降旋转轴下部连接的排污管同时升降旋转并经吸嘴对应喷嘴抽吸，圆周均布、上下交错间隔的多个排污管对应环绕滤芯旋转的多个竖冲洗管上喷嘴能上下环绕滤芯喷洗、抽吸，确保滤芯周边完整的反冲洗，冲洗效果佳，且无需大量高压水体，有利于降低能耗。吸嘴抽吸的含杂质水体经排污管通过升降旋转轴下部的排污管道经排污支撑座下端的排污口排出。
附图说明

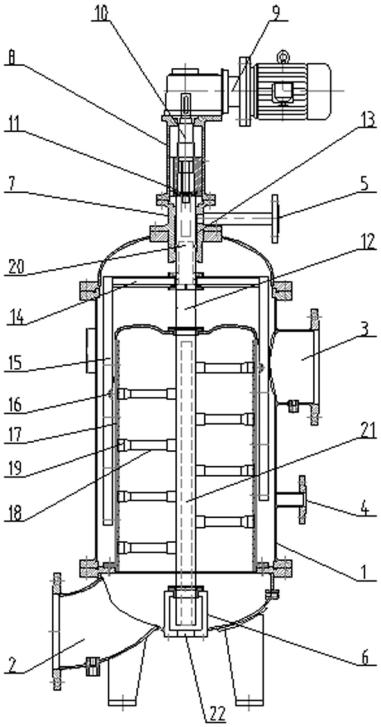

      图1为全自动反冲洗滤水器结构示意图。
      图中：壳体1、压载水进口2、压载水出口3、反冲洗回水口4、高压反冲洗进口5、排污支撑座6、高压反冲洗支撑法兰7、传动支撑法兰8、电动执行机构9、传动轴10、升降旋转套11、升降旋转轴12、反冲洗腔13、横管14、竖冲洗管15、喷嘴16、滤芯17、排污管18、吸嘴19、反冲洗通道20、排污通道21、排污口22。
