热力除氧器给水除氧在发电厂辅助汽水系统应用

热力除氧器给水除氧在发电厂辅助汽水系统应用

      热力除氧器是特殊的混合式回热加热器，兼有除氧，汇集各项汽水流量的作用，并与给水泵的安全运行有密切关系。

      内容提要:1火电厂的工质损失及其补充2锅炉连排污利用系统和化学除氧;3热除氧机理及其原则性热力系统4热力除氧器的安全运行;

      第一节火电厂的汽水损失及补充 1.汽水工质损失的类型及减少工质损失的技术措施
1内部损失
a正常性汽水工质损失暖管疏放水，加热重油、各种汽动设备用汽等
b偶然性非工艺要求的汽水损失各种跑冒滴漏
2外部损失
是指热电厂对外供热设备及其管道的工质损失.减少工质损失技术措施:
1选择合理的热力系统及汽水回收方式
2改进工艺过程
3热力除氧器提高安装检修质量

      二、废热及工质的回收利用

1.汽包炉连续排污扩容系统的热经济性分析扩容系统一方面通过扩容回收一-部分蒸汽用于热力除氧器热源，另外排污水还加热了从化学车间来的软化水，从而实现能量的梯级利用。通常与热力除氧器相连接。

      热经济性分析:扩容压力越低，回收工质越多，排挤的低压抽汽越多，越对汽轮机组性能不利，但对于整个电厂热力系统，还是会提高其经济性的。

2.汽轮机汽封系统
      用汽的回收和利用主汽门和调速汽门的门杆漏汽，再热式机组中压联合汽门的门杆漏汽，高。中、低压缸的前后轴封漏汽和轴封用汽等通常引至轴封冷却器SG加热给水，回收热量。目前国外大型机组采用自密封轴封系统，即靠高中压缸端轴封用汽作为低压缸端轴封供汽，不需另供轴封汽。

      1既考虑工质回收的数量多寡，还要考虑其能位贬值的高低；

2工质回收及“废热”利用的热经济性，在机组的热经济性指标上和全厂的热经济性指标上都有体现;

3引人回热系统时，影响每千克工质做功量wi的变化，随能位高低变化而不同。

4实际工质回收和废热利用系统，不仅要考虑热经济性，还要考虑投资、运行费用等因素。

三、加热用厂用蒸汽系统

      满足需要前提下，尽可能用低压回热抽汽或废热，以提高电厂的热经济性。设备用汽源，疏水要回收。燃用高硫煤的电厂，为防腐蚀，利用回热抽汽来加热空气，以提高进入空气预热器的进口空气温度。提高汽轮机的内效率，但却使锅炉排烟热损失加大，降低锅炉效率。

第三节化学除氧除氧必要性:

1给水中溶氧是造成热力设备及其管道腐蚀主要原因之一;

2换热设备中不凝结气体使传热恶化，降低机组热经济性；

      3水中溶氧会造成腐蚀穿孔引起泄漏爆管;

      4高参数蒸汽溶解物质能力强，通过汽轮机通流部分，会在叶片上沉积，不仅降低汽轮机的出力，还影响安全性;给水除氧方法有化学除氧和物理(热力)除氧两大类。化学除氧原理:在热力除氧器出口添加还原剂，经化学反应，消除残留在水中的溶解氧。

      常用的化学除氧方法:亚硫酸钠Na2S03地处理2联胺N2H4处理3加贝处理(中性水处理NWT)4加氧加氨联合水处理CWT5凝结水的化学处理凝结水精处理装置有两种连接方式:
a高压系统;
b中压系统

第四节热力除氧器及其原则性
      热力系统以回热抽汽来加热除去锅炉给水中溶解气体的混合式加热器，一.般称为热热力除氧器。它是影响火电厂安全经济运行的一个重要热力辅助设备。

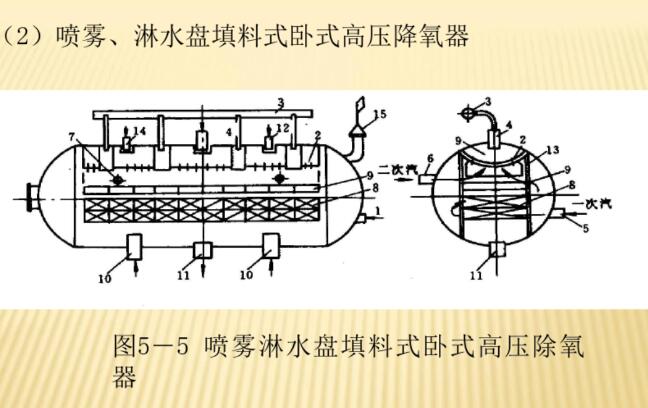

热力除氧器的构造：
      1.对热力除氧器构造的要求:

      1为满足传热要求，需有足够的汽水接触面积;

      2为满足传质要求，初期水应喷成水滴，后期要形成水膜，而且汽水应逆向流动，以保证有最大可能的△p；
      3要有足够空间，使汽水接触时间充分；
      4应及时将离析的气体排除，以减少水面上该气体分压力；
      5贮水箱设再沸腾管，以免水箱的水温因散热降温低于除氧器压力下的饱和温度，产生返氧。

三、热力除氧器原则性热力系统及其计算

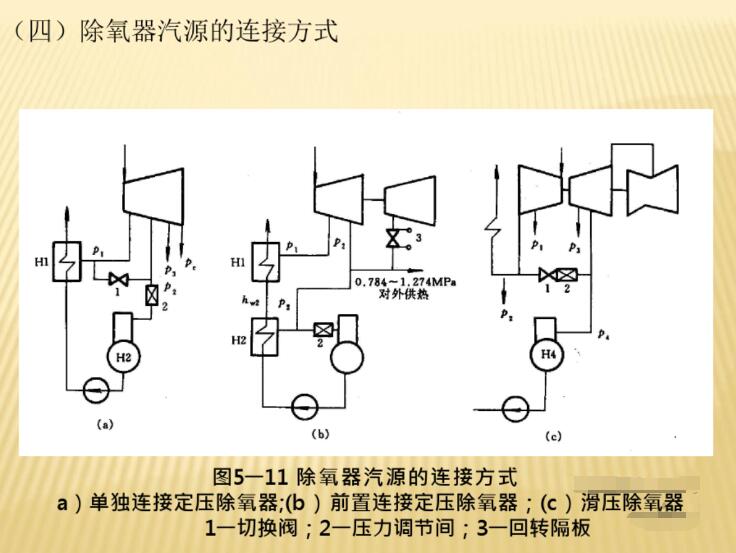

热力除氧器原则性热力系统时应考虑:热力除氧器的运行方式、相应给水泵组的配置热力除氧器的系统连接
1热力除氧器的运行方式:
定压和滑压两种方式，滑压热经济性要好。定压热力除氧器不能满足最佳回热加热分配滑压热力除氧器可以接近最佳分配。热力除氧器的热力计算及自生沸腾的防止

1)热力除氧器的热力计算依然遵循质量、能量守恒定律列出方程组求解。

      2)热力除氧器的自生沸腾现象及其防止办法a4接近于0的情况下称为热力除氧器自生沸腾，无需抽汽。其现象是:抽汽逆止阀关闭，使热力除氧器进汽室停滞，破坏了汽水逆向流动，除氧恶化，此时排汽的工质损失、热量损失加大。
防范措施:

1辅助汽水流量引至其他合适的加热器;

2设高加疏水冷却器，降低其焓值后再引人热力除氧器;

      3提高热力除氧器的工作压力来减少高压加热器的数目，使其疏水量、疏水比焓降低。

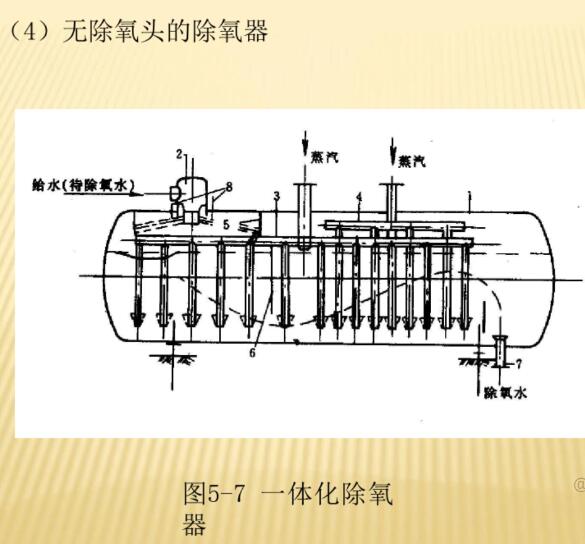

四、无热力除氧器的热力系统

采用无热力除氧器热力系统提出的原因:

      1蒸汽初参数的不断提高，汽轮机部分沉积物增加，主要为氧化铜，可采用无铜管的面式加热器，可减少铜腐蚀。

2由于采用中性水处理NWT有显著防腐效果，加入气态氧使金属形成稳定氧化膜，为发展无除氧热力系统提供了条件。无热力除氧器热力系统是在中性水和加氧处理与混合式低压加热器的基础上发展起来的。

2.无热力除氧器热力系统的优点

(1)无热力除氧器热力系统的经济性好。

      (2)保证系统的安全可靠性。

(3)简化系统，降低投资，节约基建、运行费用。

(4)节省主厂房的三材耗费。第五节热力除氧器的运行

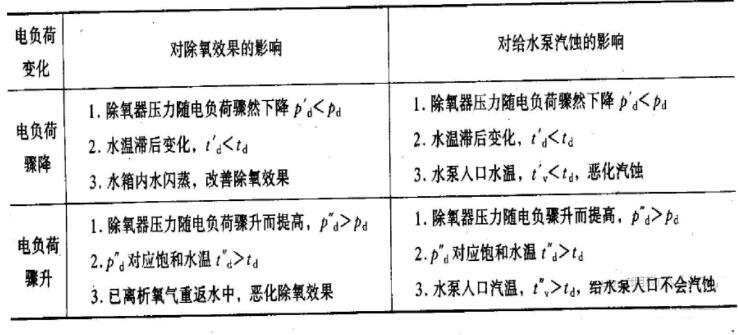

热力除氧器的安全运行汽轮机组负荷骤变时，对除氧效果、给水泵的安全运行有重大影响。
3滑压热力除氧器防止给水泵汽蚀的技术

      (1)提高静压头Hd;
      (2)改善泵的结构，采用低转速前置泵;

     (3)降低下降管道的压降△p;      (4)缩短滞后时间T;

      (5)减缓暂态过程滑压热力除氧器压力Pd下降。

热力除氧器运行参数监督及其启停

      1.溶解氧的监督

      2.热力除氧器压力监督

      3.水位调节水位过高，除氧头满水，汽封进水，抽汽管水击，振动。水位过低，影响锅炉上水和安全。

(二)防止热力除氧器超压爆破

(三)单元机组热力除氧器的全面性热力系统。
