工业滤水器，工业精密反冲洗过滤器管道系统应用分析


      工业滤水器，工业精密反冲洗过滤器管道系统应用分析。远洋船舶在注入和排放压载水时,易引起有害水生物和病原体的跨海域传播。压载水的无控制排放对海洋生态、公众健康造成了严重危害。据统计，全球每天通过压载水携带的生物多达3000-4000种，随着压载水排放传播的外来生物，给港口国海洋环境带来严重的威胁。
      为了应对船舶压载水带来的生物入侵，国际海事组织制定了《船舶压载水和沉积物控制和管理公约》，根据公约的规定，压载水的处理是指杀灭和去除压载水中的微生物。用于微生物杀灭或去除的压载水管理系统中一个重要的部件为自动反冲洗过滤器，其主要功能是滤除大于50微米，为后续工艺奠定基础。现阶段压载水管理系统用过滤器多为陆用转船用产品，存在着体积的大、反冲洗水量过多等缺点，很难满足船舶环境下压载水系统安装和使用的要求。为此，一种占地面积小、反冲洗量小，反冲洗效果好、压力损失小、运行稳定、维护方便的船舶压载水管理系统用自动反冲洗过滤器。
      一种压载水管理系统用自动反冲洗过滤器，该系统具有占地面积小、反冲洗量小，反冲洗效果好、压力损失小、运行稳定、维护方便的自动反冲洗过滤器。
      为了实现上述目的而采取的技术方案，本装置由清洗电机、传动组件、过滤组件、下筒体组件、上筒体组件和压差计组成，过滤组件由四个设置有滤网，滤嘴及排污轴的滤筒组成；滤嘴均匀布置在排污轴上，且滤嘴内孔与排污轴内孔相通；排污轴上端封闭，下端开孔；传动组件是由主动轮系，限位机构、固定板和四个从动轮系组成；丝杆轴上设置了限位挡片；上筒体组件设置有出水口。轴承套通孔中设有螺纹，与丝杆轴螺纹连接；空心轴设置有键槽，通过键与丝杆轴连接；丝杆轴圆周面上设置有螺纹，且设置了一端贯通的键槽；从动齿轮通过锁紧螺母固定在空心轴上。轴承座设置在固定板上，轴承座通过轴承挡圈固定有轴承；传动轴通过轴肩及挡圈设置在轴承上；主动齿轮通过锁紧螺母固定在传动轴上；传动轴与清洗电机通过键连接。下筒体组件设置有进水口、排污口、集污腔以及四个排污弯管;四个排污弯管与排污轴连通，排污弯管与排污轴连通部分的直段长度大于排污轴的轴向行程；四个排污弯管与集污腔连通，且与排污口设置有管段连接。
工业滤水器，工业精密反冲洗过滤器结构特征：
      1、轴承套通孔中设有螺纹，与丝杆轴螺纹连接；丝杆轴圆周面上设置有螺纹，且设置了一端贯通的键槽；
      2、排污轴上端封闭，下端开孔；
      3、四个排污弯管与排污轴连通，排污弯管与排污轴连通部分的直段长度大于排污轴的轴向行程。
自动反冲洗过滤器具有以下特点：
      1、过滤面积大，纳污能力强，压力损失小；
      2、体积小，占地面积小；
      3、吸嘴面积不到滤网面积的1%，反冲洗水量小，反冲彻底；
      4、安装维护性能好，进出口之间的角度关系可以根据实际安装需要进行调节；
      5、处理能力强，高可以达到5000M3/H。
      自动反冲洗过滤器，具有过滤面积大、纳污能力强、压力损失小、占地面积小、反冲洗水量小，安装维护性能好等特点，能极大的满足船舶安装使用的实际需要。

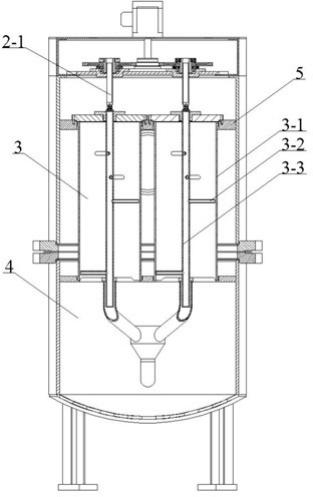

      图1是工业滤水器，工业精密反冲洗过滤器系统结构示意图。
      图2是工业滤水器，工业精密反冲洗过滤器过滤组件结构示意图。

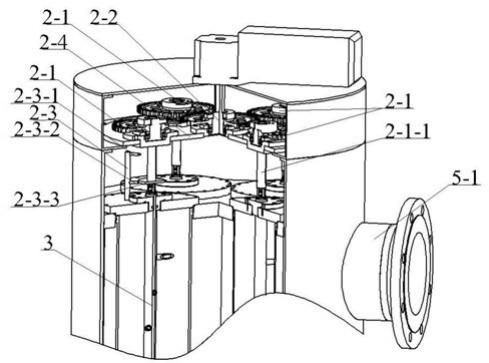

      图3是工业滤水器，工业精密反冲洗过滤器传动组件结构示意图。

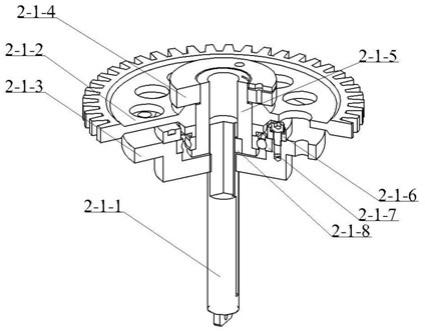

      图4是工业滤水器，工业精密反冲洗过滤器从动轮系结构示意图。

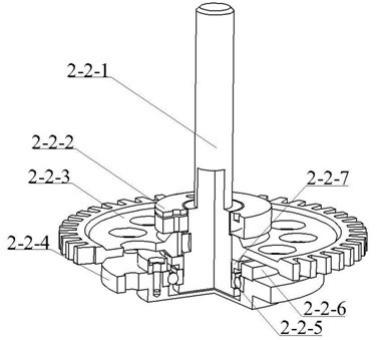

      图5是工业滤水器，工业精密反冲洗过滤器主动轮系结构示意图。

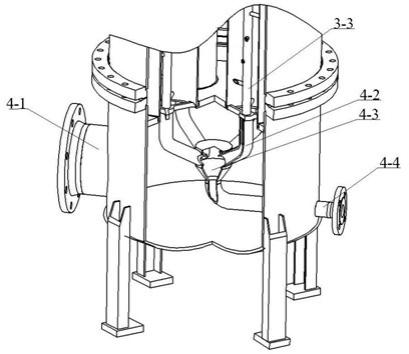

      图6是工业滤水器，工业精密反冲洗过滤器下筒体组件结构示意图。
