射水抽气器真空节能设备的使用与结构图分析

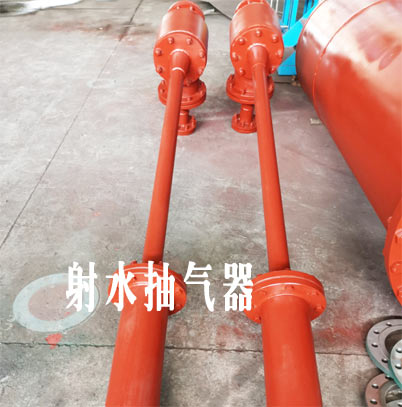

      射水抽气器真空节能设备的使用技术与结构图分析，射水抽气器是一款针对凝汽器真空及其他设备真空的一款节能产品，从射水泵来的具有一定压力的工作水经水室进入喷嘴，喷嘴将压力水的压力能转变为速度能，水流高速从喷嘴射出，使空气吸入室内产生高度真空，抽出凝汽器内的汽、气混合物，一起进入收缩管，水流速度减慢，压力逐渐升高，后以略高于大气压力排出收缩管。射水抽气器优点很多，比如：抽吸能力强，安全浴量大，电机耗功低，寿命长，抽吸内效率不受运行时间影响，检修间隔期长等；但是现有的射水抽气器如果出现问题，无法正常运行时，射水抽气器在压力的情况下，水容易回吸到凝汽器内，使得凝汽器存在安全隐患。
      解决射水抽气器一旦无法正常运行时，解决射水抽气器的进气口出现水回吸到凝汽器内的问题，提出一种自密封射水抽气器。
技术方案如下：
      射水抽气器，包括混合室，其特征在于：混合室内设有喷嘴，混合室的上部设有进水室，混合室的下方设有收缩管；混合室的一侧设有进气口，进气口处设有自密封结构。
自密封结构如下：
      进气口端设有导向支架，导向支架连接支撑轴的一端，支撑轴套有弹簧，支撑轴的另一端设有密封反板。密封反板铰接在混合室进口侧，支撑轴上设有扩开器。混合室的另一侧设有支座。收缩管下方设有延长管。支撑轴位于进口端中间位置。
安装射水抽气器有益效果：
      进气口连接凝汽器，用于抽真空，如果射水抽气器出现损坏，无法正常运行，可以防止射水抽气器内的水回吸到凝汽器内，进而保证凝汽器安全工作。
      通过自密封结构实现射水抽气器腔内回流，结构简单，也保证凝汽器的真空度。

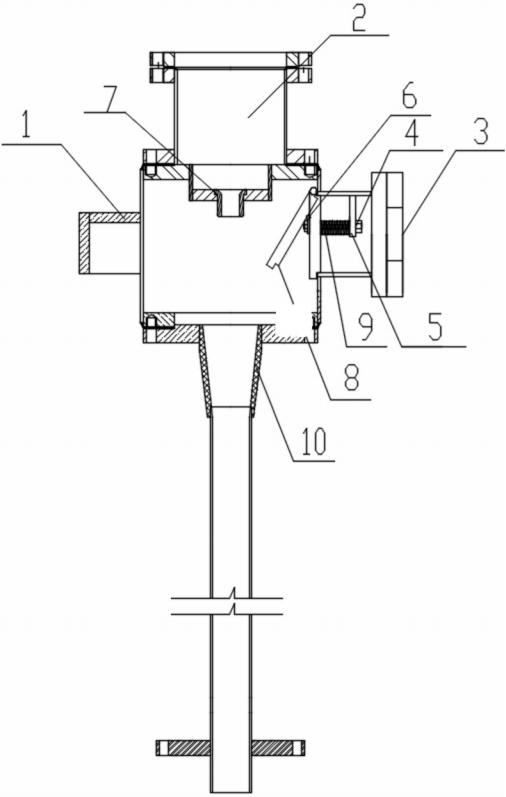

图1为实用新型结构图。
      图中：1、支座；2、进水室；3、进气口；4、支撑轴；5、导向支架；6、扩开器；7、喷嘴；8、密封反板；9、弹簧；10、收缩管。
      射水抽气器在进行射流工作时，射水抽气器的腔体内为负压状态，在压力的情况下，使得密封反板8向左边旋转打开；当射水抽气器停止工作时，进气口3处为负压状态，在压力作用下，密封反板8仅仅贴合在射水抽气器的腔体内侧。进而可以有效分离凝汽器与射水抽气器，保证射水抽气器内的水不会回流到凝汽器内，使得凝汽器安全正常运行。
      密封反板8在压力作用下，通过射水抽气器的腔体上悬吊销轴旋转，并在导向支架5、扩开器6、支撑轴4以及弹簧9结构下，实现打开和密封关闭。
      安装射水抽气器具体实施方式，但实用新型的保护范围并不局限于此，任何熟悉本领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在实用新型的保护范围之内。
