反冲洗滤水器过滤器在洗煤厂污水处理中的应用

      反冲洗滤水器过滤器在洗煤厂污水处理中的应用，利用可编程序控制器S7-200作为主控制器，配合反冲过滤器实现了洗煤厂污水的重复利用。可以有效地降低水资源浪费，降低生产成本，提高洗煤作业的环保水平。
      湿法选煤过程中会产生大量的高浓度洗煤废水，其中含有大量的颗粒状煤泥成分，由于这些颗粒呈负电性，难以通过静置自然沉降，会对环境造成很大的污染。本文针对高浓度洗煤废水难以处理的特点，提出了利用反冲洗滤水器过滤器对污水进行过滤，通过反冲洗功能降低系统维护工作量，使系统具有较高的自动化水平，大大降低了生产维护成本。
1过滤系统组成原理

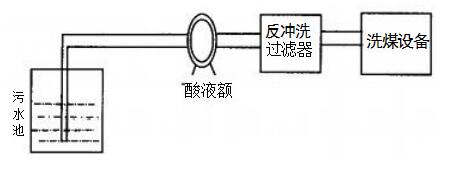

      反冲洗过滤系统组成原理如图1所示""。吸液泵将洗煤污水送至反冲洗滤水器过滤器进液口处，过滤完成后清水经反冲洗过滤出液口送至洗煤设备。
图1反冲洗过滤系统组成原理
      反冲洗滤水器过滤器结构如图2所示。由图2可知，本过滤系统主要由进液口、过滤器、出液口、堵塞讯号发生器、排污阀、排污口等部分组成。当堵讯发生器捕捉到滤网堵塞的信号时，电控系统自动打开排污阀，实现自动反向冲洗，达到过滤系统自清洁的功能。过滤系统的主要参数为：正常压差为0.05MPa;大可调压差为0.16MPa;设计压力为2.5MPa;系统流量为50th;过滤器过滤精度为150μm。
图2反冲洗滤水器过滤器结构
2电控系统设计
      为了实现系统的自动控制，本系统使用西门子公司的S7-200可编程序控制器作为主要控制元件，利用PLC自身具有的定时功能按照固定时间周期实施反向自清洗，当过滤器在正常工作中发生堵塞时，程序会根据堵塞讯号及时开启冲洗功能，保证污水净化工作的连续进行。

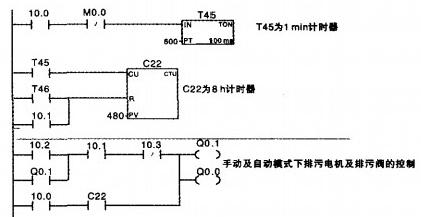

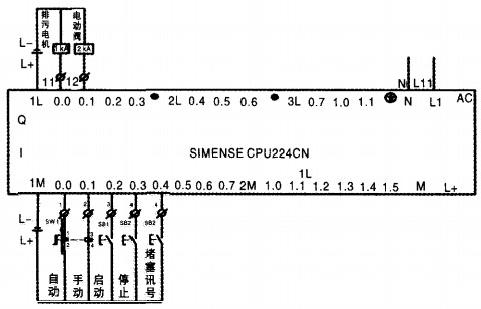

      电控系统电气原理如下页图3所示。由图3可知，本系统具有手动和自动两种工作模式，正常情况下采用自动模式，系统维修检验时使用手动功能进行性能检测。排污阀由24V直流供电。排污电机供电电压380V,功率2kW。控制程序部分梯形图如图4所示。
      本文所设计的洗煤厂污水反冲洗过滤系统结构合理、工作可靠，可以满足实际工作要求，本系统的设计应用为洗煤厂环境污染控制提供了新的技术途径。
