工业水电站管道排污全自动滤水器安装技术方案说明

       工业水电站管道排污全自动滤水器安装技术方案说明，滤水器是一种过滤水的装置，反冲式工业滤水器安装在电站、化工、印染、造纸等各种行业的供用水管道上，滤水器主要适用于Dg500mm以下的管道，从而可代替二次滤网，节约开支。但是，目前，现有的全自动滤水器容易发生堵塞，导致可靠性不高。
      管道排污全自动滤水器技术方案：一种高可靠性滤水器，包括管道排污全自动滤水器本体，管道排污全自动滤水器本体的内壁固定安装有滤水筒，滤水器本体的顶部连通有进水管，管道排污全自动滤水器本体的左侧镶嵌有电机，滤水筒内腔的左侧固定连接有横杆，横杆的右端与滤水筒内腔的右壁固定连接，横杆的表面活动安装有滑块，滤水器本体内腔的右壁活动连接有转杆，转杆的左端依次活动贯穿滤水筒和滤水器本体的左侧并延伸至滤水器本体的外部，电机的输出端通过皮带与转杆的左端传动连接，转杆位于滤水筒内部的部分的表面开设有螺纹，转杆位于滤水筒内部的部分的表面螺纹安装有推块，推块的顶部与滑块的底部固定连接，推块的底部固定连接有刮刷，滤水筒内腔的左壁固定连接有滤水网，滤水网的右侧与滤水筒内腔的右壁固定连接，刮刷的底部与滤水网的顶部接触，滤水筒的底部连通有出水管，出水管的表面设置有阀门，电机与外设的控制面板电性连接。
      管道排污全自动滤水器本体内腔的底壁固定安装有净化箱，净化箱的顶部连通有净化管。净化管位于出水管的正下方，且净化管的顶端与出水管的底端接触。净化箱内腔的左壁固定连接有活性炭吸附层，活性炭吸附层的右侧与净化箱内腔的右壁固定连接。净化箱内腔的左壁固定连接有纳米银滤布，纳米银滤布的右侧与净化箱内腔的右壁固定连接。纳米银滤布位于活性炭吸附层的下方。净化箱的右侧连通有排水管，排水管的右端延伸至滤水器本体的外部并设置有管盖。
管道排污全自动滤水器安装有益效果是：
      1、该高可靠性管道排污全自动滤水器，通过设置电机、横杆、滑块、转杆、皮带、推块、刮刷和滤水网，启动电机，电机输出端的转动通过皮带传动转杆进行转动，转杆带动推块在转杆上移动，推块带动滑块在横杆上滑动，推块带动刮刷移动，使得刮刷对残留在滤水网表面的残渣进行清理，防止滤水网发生堵塞，从而达到了可靠性更高的效果。
      2、该高可靠性管道排污全自动滤水器，通过设置净化箱、净化管、活性炭吸附层、纳米银滤布、排水管和管盖，打开阀门，经过滤水网过滤的水通过出水管进入净化箱的内部，活性炭吸附层和纳米银滤布依次对水进行净化处理，提高净化的效率。

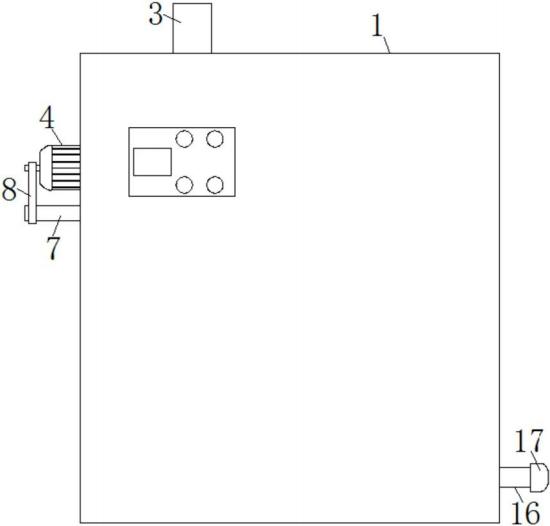

      图1管道排污全自动滤水器结构示意图；

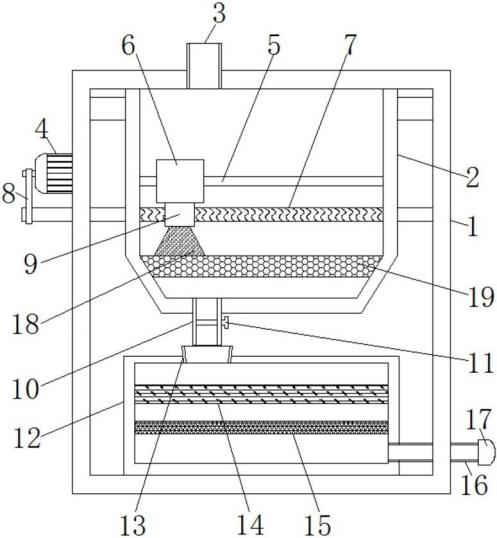

      图2管道排污全自动滤水器结构剖视图。
      图中：1管道排污全自动滤水器本体、2滤水筒、3进水管、4电机、5横杆、6滑块、7转杆、8皮带、9推块、10出水管、11阀门、12净化箱、13净化管、14活性炭吸附层、15纳米银滤布、16排水管、17管盖、18刮刷、19滤水网。
