全自动滤水器，工业全自动清污滤水器性能特点分析

      全自动滤水器，工业全自动清污滤水器性能特点分析，国产全自动滤水器，工业全自动清污滤水器,用增大过滤面积来降低过流水力损失;用减小被清洗的滤网面积与工作滤网面积的比例来提高在线运行的全自动滤水器，工业全自动清污滤水器的稳定性;采用合理的流道及水流方向清洗滤网,提高过滤的可靠性。该型滤水器取得了较好的使用效果,受到国内外用户的好评。
     在水电站技术供水系统中,滤水器是主要装置之一,目前国内已建水电站技术供水系统中所使用的全自动滤水器，工业全自动清污滤水器性能并不理想。全自动清污滤水器是90年代产品,主要由执行机构和自动控制机构两部分组成。
1全自动滤水器，工业全自动清污滤水器执行机构原理
     全自动滤水器，工业全自动清污滤水器本体、信号系统、排污阀装配等系滤水器的执行机构。图1是过滤器本体,主要由上、下壳体,过滤组件,液流臂等组成。过滤组件的内、外层滤网间的隔环,将组件分成内、外完全隔绝的两圈同轴的过滤通道,各过滤通道均由若干个过滤单元毗连而成。内圈每个过滤单元的滤网就是它所占据内滤网的那一部分,外圈每个过滤单元的滤网也就是它所占据的外滤网的那一部分。可旋转的液流臂是Y形排污管,管径与过滤单元下边的进水口一致,它的下管口与排污阀连接,液流臂无论旋转到什么位置上,两个上管口都同时分别与1个内圈过滤单元和1个外圈过滤单元相通。
     全自动滤水器，工业全自动清污滤水器正常工作时,上游水源来的压力水同时进入2圈过滤通道的各个过滤单元(此时只有1个内圈和1个外圈共计2个过滤单元被液流臂的上管口挡住),把污物分别留在内、外两滤网的前面,清洁的水汇流于净水区,送到用水部门。
     全自动滤水器，工业全自动清污滤水器在过滤工况运行时,清洗滤网是借助少量过滤后的清洁的压力水回流而逐个冲洗过滤单元的滤网来完成的。滤水器边过滤,边清污(清洗滤网、排除污物),这两种工况同时进行的全过程是:排污阀开启,液流臂及其两个上管口低速旋转,给每个过滤单元建立回流通道的机会,过滤器内部清洁的压力水按着液流臂给定的回流通道,顺序地冲洗每个过滤单元的滤网,污水通过排污阀排到水电站渗漏集水井。液流臂旋转1圈,每个过滤单元就都完成了一次过滤、滤网清污两种运行工况的切换,使内、外滤网全部清洗了一次。清污结束的时候,排污阀关闭,液流臂停止运转。

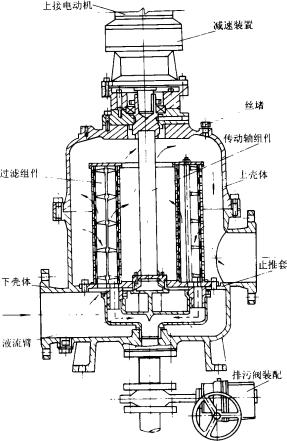

图1全自动滤水器，工业全自动清污滤水器本体结构
2控制机构及功能
2.1控制机构
     全自动滤水器，工业全自动清污滤水器的控制是依靠装配在壳体上的信号系统和装配在附近墙壁上的电气控制箱来实现的。图2是滤水器的控制原理方框图。
2.2全自动滤水器，工业全自动清污滤水器功能
     (1)自动定时清污。当电站技术供水系统的压力水通过过滤器的时候,信号系统就指示出过滤器入口与出口水压力差数值△P,△P值是全自动滤水器，工业全自动清污滤水器运行性能的重要技术指标,一般不希望此值很大。当全自动滤水器，工业全自动清污滤水器的△P值在其信号系统整定值下限的情况时,滤水器一般每间隔24h自动清污一次,自动定时清污的间隔时间可根据用户需要,通过时间继电器2SJ来整定。
     (2)全自动滤水器，工业全自动清污滤水器的△P值在整定值范围内的自动控制。根据水电站技术供水网的需要,可以把滤水器信号系统△P值的上、下限整定在理想的数值。当过滤器工作时的△P值超过信号系统△P整定值的上限时,滤水器就自动清污,当△P值降到整定值下限,便自动停止清污。
     (3)手动控制。可以在任何情况下对滤水器进行手动控制。
     (4)各类的机械、电气及清污不利时有保护、信号功能。
3全自动滤水器，工业全自动清污滤水器的性能特点
     (1)工作水力损失小。一般滤水器的工作水力损失在0.03～0.05MPa范围,滤水器的水力损失在0.02MPa以下,这是因为,在滤水器的壳体外形尺寸及进、出口管径相同的情况下,常用滤水器的滤芯只是1圈滤网,而滤水器过滤组件是内外两圈相互隔绝的滤网,这两种滤水器滤网其过滤面积相差1倍以上,根据水力学公式:hm=ξ及V=式中,hm为压力水通过滤网的水力损失;ξ为滤网局部阻力系数;V为压力水通过滤网的流速;Q为滤水器进、出口流量;F为滤网有效面积。可见,边界条件相同的全自动滤水器，工业全自动清污滤水器,大的过滤面积,压力水通过滤网时的水力损失小,这就是该型滤水器水力阻力小的原因。
     (2)性能稳定。当全自动滤水器，工业全自动清污滤水器及其供水管网投入使用后,滤水器出口水压降在0.02MPa以下。这是因为Y形液流臂在清污的旋转过程中,其上面两管口只能同时对正1个内圈过滤单元和1个外圈过滤单元并为其创造回流冲洗的机会,过滤器两圈共有若干个过滤单元,而每一瞬间只有两个过滤单元与排污管相通,处在清污的工况,其余的过滤单元仍在正常的过滤工况。这样,运行的滤水器在清污时被清洗的滤网面积与工作滤网面积的比例很小,不超过5%,清洗工作量及耗水量都很小,所以,出口水压波动幅度就很小,不超过0.02MPa,运行性能很平稳。
     (3)滤网清洗效果好,全自动滤水器，工业全自动清污滤水器的工作可靠。由于过滤单元在正常过滤工况的水流方向与其被清水回流冲洗工况的水流方向相反,所以在全自动滤水器，工业全自动清污滤水器内部水压达0.25MPa时,回流冲洗过滤网的效果就很明显,从而提高了滤水器工作的可靠性。
     (4)自动控制系统功能齐全。一旦接通电源,全自动滤水器，工业全自动清污滤水器就已经投入全自动运行,即对水的过滤、输送、对污物的清洗、排除以及保护、信号等全部工作都是自动按照预定的参数和程序完成的,而且,它的所有机械、液压、电气保护和监视信号均可以根据水电站的需要引到中央控制室和中央音响信号系统,也为电站实现微机监控或更高档次的自动控制提供了条件。
     在水电站,用水设备对供水系统的流量、压力都有一定的要求,所以,全自动滤水器，工业全自动清污滤水器在运行中其水力损失、稳定性、清污效果是它的重要的技术指标。全自动清污滤水器是一种有大面积的滤网过滤又有同时进行小面积滤网清污、局部水力损失小、性能稳定可靠、自动控制功能齐全的全自动滤水器，工业全自动清污滤水器。适用于大、中型水电站技术供水系统。
