反冲洗式电动滤水器在水电厂机组冷却水系统上应用?

       反冲洗式电动滤水器在水电厂机组冷却水系统上应用?水电厂机组冷却供水采用自流及水泵加压混合供水方式，每台机组的主供水从蜗壳取水，经滤水器过滤后进行加压或自流供水，滤水器为反冲洗式电动滤水器，滤水器机罐内装有多个圆柱形滤芯同时工作，反冲时逐-清扫每个滤芯，其它滤芯仍在连续工作。经过多次的技术比较和论证，我们选择了公司生产的反冲洗式电动滤水器，该反冲洗式电动滤水器的显著的特点是具有对杂质进行剪切的功能。使滤网上的杂质能顺利地排出，有效地解决了现场的实际问题，提高了设备运行的可靠性安全性和稳定性。该产品的成功应用，对行业内可起到借鉴的作用。
1反冲洗式电动滤水器发现问题
      水电厂自从2004年12月一台机组投入运行后，技术供水系统滤水器就存在着严重堵塞，反冲洗式电动滤水器前后压差达0.15MPa,每周至少需对滤水器进行一次揭盖清扫，洪水期间多三天进行一次揭盖清扫。清扫时发现所有的圆柱形滤芯内均积满杂物，其中以树枝、塑料薄膜为多，树枝有些长达500mm～600mm直径约为15mm～20mm。由于滤水器排污出口段为一DN80的90°弯头，稍长的杂物均无法通过弯管处排出，导致了滤水器堵塞的频繁发生。频繁的拆卸清洗滤水器，极易造成反冲洗式电动过滤器的两个密封端盖螺孔螺纹和滤芯损坏，给设备的安全运行带来很大的隐患。
2反冲洗式电动滤水器原因分析
      通过对反冲洗式电动滤水器揭盖检查发现，堵在滤网上不易冲掉的杂质主要有以下三种情况：其一是细长形软带，如塑料绳等，在反冲水反冲的过程中，它依附在滤网面上，显然不可能用反冲水将其冲掉，如图1(a)所示；其二是细长形硬物，如细木棍等，由于它伸出滤网表面较长，在反冲水反冲的过程中，它极易受到反冲水的侧向推力，而被卡在滤网的网孔上，也不易被反冲水冲掉，如图1(b)所示；三种情况是由于河水中泥沙含量较大，泥沙不断的累积，造成在在反冲水的这面滤网上形成一个由塑料纸包裹的泥沙包，由于该泥沙包的直径大于网孔直径，也不易被反冲水冲掉，如图1(c)所示。

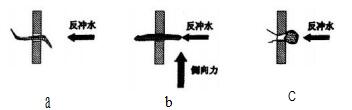

图1滤网上杂质堵塞情况
3反冲洗式电动滤水器的工作原理

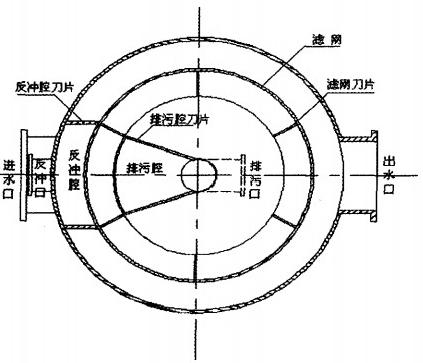

      为解决以上问题，保证机组冷却水的安全稳定可靠运行，减轻运行维护人员的按劳动强度，经过对反冲洗式电动滤水器滤网堵塞原因进行分析以及结合实际情况进行多次的技术咨询和比较，我们采用了某公司生产的反冲洗式电动滤水器。其内部结构原理如图2所示。它由电动装置、罐体、旋转滤网、滤网刀片、排污管、排污腔刀片、进水口、出水口、反冲口、反冲腔刀片、排污口和排污腔刀片所组成。
      该反冲洗式电动滤水器的过滤能力为1000m3/h,进出口管径DN450,工作压力2.5Mpa,过滤精度为2mm。
4反冲水的优化

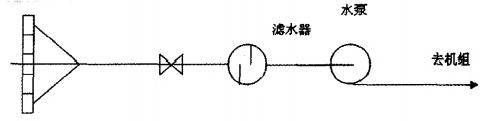

      通过反冲洗式电动滤水器剪刮功能解决了滤网存在的三种堵塞情况。但由于乐滩电厂属于低水头电厂，在水头较低的情况下，由于供水压力不足，必须采用加压水泵对系统进行增压。由于考虑到对水泵的保护，反冲洗式电动滤水器需置于进水口拦污栅和加压水泵之间，如图3(加压水泵装设图)所示。进水口栏污栅
5反冲洗式电动滤水器的特点
      (1)结构简单。一个罐体、一个滤网、一个反冲排污腔、同时利用反冲排污腔挡板作为刀片对杂质实施剪切，达到一举两得的目的。
      (2)安装简便。采用法兰连接方式直接安装在管道上，再接上反冲管和排污管即可，十分便捷。
      (3)维护便捷。由于滤水器采用单一的大滤网，滤网内侧与进水管相通，并且与本体侧面所设置的清污维护孔相通，维护孔盖采用螺栓连接。如果滤网内有杂质，一个人在几分钟内即可打开并清理干净。
      反冲洗式电动滤水器由于具有网面自清洁功能而能保证技术供水系统长期无故障运行，其性能远远优于无网面处理功能的普通滤水器。因此该反冲洗式电动滤水器的成功应用，为行业内的反冲洗式电动滤水器的设计、更新改造等起到借鉴和推广的作用。
