自清洗滤水器，卧式自清洗网式排污过滤器的设计应用？

     自清洗滤水器，卧式自清洗网式排污过滤器的设计应用？通过对型号为8GWZ-200的自清洗滤水器，卧式自清洗网式排污过滤器排污时间进行试验,获得了4种流量
(220,200,180,160m'/h)、6种含沙量(0.006,0.013,0.015,0.018,0.027,0.063kg/m')这2种条件下排污口含沙量随排污时间变化的试验结果.分别分析了相同流量不同含沙量以及相同含沙量不同流量条件下,排污口含沙量随排污时间的变化规律,结果表明:排污口含沙量均随排污时间先增大后减小，后趋于稳定，进而得到排污时间的小值应为14s.根据质量守恒建立了
排污时间的计算方法,并根据试验结果,对排污时间进行了计算,结果表明:计算得到的过滤器
排污时间为15~47s.结合排污时间试验结果,终确定卧式自清洗滤水器排污时间为15~30s.该结果与已有过滤器试验结果和实际工程运行结果均一致,完全可以用于实际工程中卧式自清洗网式排污过滤器排污时间的确定。

从传统的粗放型灌溉农业向节水高效的现代农业转变,已成为我国农业用水的基本战略和必经之路,对于高效节水关键一个环节就是微灌系
统,而能够保证该系统正常运行重要的设备就是过滤器,研究出综合性能更好的过滤器一直是国内
外学者努力的方向.网式过滤器在微灌系统中应用为普遍，其中卧式自清洗网式过滤器具有安
装、维护方便,成本低等优点,传统的过滤器在使用时存在自动化程度较低,压力损失较大,清洗时还
需人工清除滤渣等不足,而卧式自清洗网式过滤器不但具有一般自清洗滤水器的自动排污等特点,而
且还具有体积小，安装、维修方便等优点,因此卧式自清洗网式过滤器将是今后发展趋势之一。对于现
阶段过滤器研究而言,其结构和水力性能成为国内外的主要研究方向,例如:通过分析过滤层水流的水头损失变化，总结出了影响其水头损失
变化的因素,并推求出其水力学公式;
     通过对不同堵塞情况下过滤器滤网的研究,得到了局部水头损失系数的经验公式;研究了微灌用叠片式砂过滤器性能,进行了大量的水力性能测试和反冲洗抗堵塞性能试验以及对比试验;

     对自清洗滤水器，卧式自清洗网式排污过滤器水头损失排污压差等水力性能进行了试验研
究.以微灌网式过滤器为主要研究对象,对过滤器内部流速分布和水力特性等进行了数值模拟,并对过滤器进行了结构优化等.主要
针对污水滴灌条件下,结合量纲分析和试验等方法对各种类型过滤器水头损失进行了研究,但对
自清洗滤水器排污时间研究很少.排污时间是评价过滤器自清洗效果好坏的
直接参数,其大小的确定对于排污流量、网面清洗效果等有直接联系，国内对过滤器排污时间的研究成果较少.
     例如:针对立式自清洗滤水器对排污时间进行了研究,使用目数
为80的自清洗网式过滤器,通过改变5个不同预设压差值及6个不同进水含沙量(S=0.070,0.081，.098,0.149,0.158,0.182kg/m3)对应的3个不同
流量(Q=220,200,180m'/h)条件下的试验研究,确定排污的佳时间范围为20~30s.由于卧式自.
清洗网式过滤器目前在国内应用较少,其技术参数
多参考立式过滤器研究结果,但一些运行关键参数,如:水头损失、排污压差、排污时间等均需门
研究,为此文中将同样使用目数为80的自清洗网式
过滤器,通过改变6种不同进水含沙量(S=0.006,
0.013,0.015,0.018,0.027,0.063kg/m3)以及相应
4种不同流量(Q=220,200,180,160m'/h)的条件下对卧式自清洗网式过滤器的排污时间加以探讨,
结合试验结果确定卧式自清洗网式过滤器排污时间,并给出相应的计算公式.

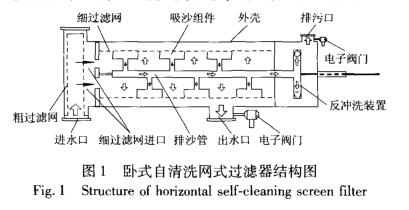

     结构及工作原理自清洗滤水器，卧式自清洗网式排污过滤器是由过滤器简体、过滤芯、自动控制装置、排污装置等组成,如图1所示.

自清洗滤水器，卧式自清洗网式排污过滤器的工作原理:
     在过滤过程中过滤器的出水阀处于打开状态,排污阀处于关
闭状态.含沙水进人网式过滤器的人口为进水口，较大的颗粒杂质先被粗滤网芯滤掉,然后经过细
过滤网进口到达细滤网,从里向外通过滤网,比网孔大的杂物则被拦截,细小颗粒杂质被细滤网滤除
后,通过出水口将其排出.过滤器过滤过程中,杂质逐渐在细滤网内层堆积,滤网的内侧和外侧就逐渐
形成了一个压差.当达到预设压差值后过滤器开始自动清洗过程.在该过程中排污阀打开,出水阀关
闭,反冲洗装置在水流旋喷作用下旋转并将水排出.排污管和过滤室内的压力出现大幅下降,与此同时在吸沙组件处形成负压,细滤网内壁的泥沙被吸嘴吸取,由排沙管经反冲洗装置通过排污口排出,一个完整的排污过程由此形成.当反冲洗装置
中出现由排污管流人的水流时,吸沙组件被水流旋喷作用带动并进行旋转,从而将整个滤网内表面清洗干净,清洗结束后排污口将关闭。
     1)分别针对流量Q为220,200,180,160m'/h,进口含沙量S为0.006,0.013,0.015,0.018,0.027,0.063kg/m'条件下,卧式自清洗网式过滤器排污时间进行了试验,获得了4种流量.6种含沙量下排污口含沙量随排污时间的试验结果.

     2)根据试验结果,分别分析了相同流量不同含沙量以及相同含沙量不同流量条件下,排污口含沙量随排污时间的变化规律,结果表明:排污口含沙量均随排污时间先增大后减小，后趋于稳定,进而得到排污时间的小值应为14s.
     3)根据质量守恒定律,建立了排污时间的计算公式;并根据试验结果,对过滤器排污时间进行了
计算,结果表明:计算得到的过滤器排污时间为15~47s,若取均值则为30s;结合排污时间试验结
果,终确定卧式自清洗滤水器排污时间为15~30s.该结果与已有过滤器试验结果和实际工程运行结果均一致,完全可以用于实际工程中卧式自清洗网式过滤器排污时间的确定。
