DL1500型电动反冲洗式工业自动滤水器产品使用说明

    DL1500型电动反冲洗式工业自动滤水器产品使用说明包含有：自动滤水器的定义、设计技术参数、结构原理及特点、安装调试及特别注意事项等详细说明。

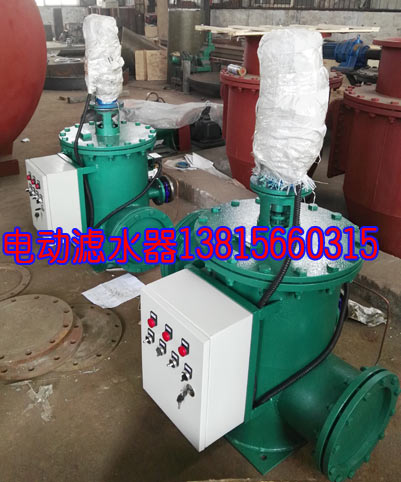

DL1500型电动反冲洗式工业自动滤水器概述:

DL型电动反冲洗式工业自动滤水器主要用于过滤水中鱼虾、水草、树叶、塑料薄膜、纸、布
屑等杂质，能根据不同水质实行自动地反冲洗，排出垃圾，保持网面经常清洁，
有效防止凝汽器、水水热交换等设备铜管堵塞，是我国目前先进的水过滤
器设备，广泛应用于电力、石化行业以及其它水处理的系统中。
本厂是生产各种电力辅机的业单位，集生产各种电动反冲洗式工业自动滤水器和自动清洗
二次滤网之经验，已发展了系列定型产品200t/h^25000t/h，可根据用户进行
特殊要求特殊设计。

DL1500型电动反冲洗式工业自动滤水器设计技术参数:

大工作压力:0.25Mpa
设计压力:0.6Mpa
滤芯网孔:中3mm
进出口法兰:DN500;PNO.6(GD860506)
排污管口径:DN125;PN1.6
放水管口径:DN50;PN1.6
运行水阻:≤250mmH20
基础载荷:6T
减速机型号:BLED12025370.37
；型号表示法:

DL1500型电动反冲洗式工业自动滤水器结构原理及特点:

(1)简体外壳分上、下两部分，用法兰连接。内部的滤网分成8个区域，与中轴件组成一一体，上、下轴端采用轴承支承，网芯转体强度高、挠度小。

(2)水流从下部进入，通过支板进入滤网内侧8个区域，经过滤后和清
洁水由上部出水口流出，通过电气控制将滤网的其中一个区域旋转到支板的排
污孔处，同时将排污阀自动打开，利用进出水间的压差进行反冲洗排污，留在
网内的垃圾就自动随水排出。

(3)滤网采用DCS程序控制，控制采用差压控制和时间控制的联合控制
模式，动作信号可接入DCS。

(4)滤网旋转时，因水的浮力无任何附着力，驱动力距小，转动平稳，
零部件使用寿命长。

(5)减速机采用行星摆线针轮减速机，在电机故障停转时，可拨出连接
键，使减速机与滤网脱开，手动操作滤网转动。

(6)滤网网芯底部与支板处密封为迷宫式硬密封，使大于1mm的杂物不能
从密封处流到出口端，密封效果好。

(7)上轴座为双重密封式。水侧为防泥沙密封，采用2道水封密封，防止
泥沙进入轴套磨损转轴，外侧采用4道填料式密封;下轴承处采用防泥沙水封密
封形式。

(8)上简身开设狭长型的检修腰孔，维修不需解体。

(9)上轴座处设溢流管，做到文明生产。

(10)上、下轴套均为可拆卸式，更换时无需解体。
DL1500型电动反冲洗式工业自动滤水器安装:

    (1)电动反冲洗式工业自动滤水器基础必须按当地地耐力和基础荷载做成实体，使工业自动滤水器翅
底板与基础面全部均匀接触，基础设预埋螺栓，待工业自动滤水器安装就位后进行二)罐
浆。

(2)电动反冲洗式工业自动滤水器安装就位后，必须检查内部是否有遗留物，防止滤网卡死。

(3)进出口法兰、排污法兰、放水法兰等与系统管路相连，后装上差压
控制装置、放气球阀等附件即可。

(4)安装时应使电动反冲洗式工业自动滤水器简体可靠接地，以免漏电发生危险。
DL1500型电动反冲洗式工业自动滤水器调试:

   (1)特别注意:

    1.1)电动反冲洗式工业自动滤水器本体反冲洗电装传动定位盘旋转方向为逆时针旋转，严禁
反转。如果反转只需把相序线调换即可。
    1.2)调试时，将电动闸阀手动开到中间部位，如因电机相序不对，只需把
电机相序线调换即可。
    1.3)检查电动反冲洗式工业自动滤水器安装后是否符合投运条件，控制箱、阀门电动装置和
减速机电机绝缘合格。

(2)电气控制箱送上电源(380V)，检查电源指示灯亮起为红色。

(3)手动操作调试:“XA”自动/手动转换按钮打至手动位置.

    3.1)LA/SA3滤网按钮按下，观察减速机、滤网及转盘的方向，本工业自动滤水器逆
时针方向旋转为正转，若反转则应调整控制箱总电源进线的相序。旋转方向正
确后滤网按钮每按下，滤网便旋转分格的其中格，按动8次以上，使滤网.
旋转一周以上后可停按。
    3.2)按下“KF”开阀按钮开启排污闸阀正确。
    3.3)按下“GF”关闭按纽关闭排污闸阀正确。
DL1500型电动反冲洗式工业自动滤水器电气控制原理及运行

(1)特别注意:

    1.1)电动反冲洗式工业自动滤水器本体反冲洗电装传动定位盘旋转方向为逆时针旋转，严
禁反转。如果反转只需把相序线调换即可。
    1.2)调试时，将电动闸阀手动开到中间部位，如因电机旋转方向不对则
相序不对，只需把电机相序线调换即可。
DL1500型电动反冲洗式工业自动滤水器维护:

(1)严格按“调试”和“运行”进行，否则会损坏设备。

(2)经常检查电气线路，防止电气误动作或不动作造成设备损环。

(3)检查或拆卸维修差压控制装置时必须先关闭网前后的截止阀，然后打
开中间连接管的截止阀以平衡网前、后的压力，检查或维修工作结束后投入使.
用前必须关闭中间连接管上的截止阀。

(4)电动反冲洗式工业自动滤水器检修时应切断电源，将剩水放掉，通过人孔检查网底与支
板之间的迷宫密封处的上、下间隙小于2mm时，应检查上部的滚动轴承是否磨
损，并作调整或更换，以免磨擦或卡死。

(5)经常检查轴座处填料密封防止失效。

(6)润滑要求:减速机润滑剂牌号为特种润滑脂或ZL2锂基润滑脂，油
位必须高于示油器的油标中心线，但不应超过油标上限，根据实际运行时间，
应经常观察油位高度，及时补充润滑脂，并每隔6个月更换一次润滑脂。.上部
滚动轴承处每隔3个月加添一次ZL2锂基润滑脂。若出厂与使用间隔时间较长，
必须先检查减速机、轴承等处的润滑脂量和油质，合格后方可投入使用。
DL1500型电动反冲洗式工业自动滤水器保存要求:

    本电动反冲洗式工业自动滤水器应储存于通风的仓库内，不得露天存放，控制箱、压力表、
差压装置、阀门应存放于仪表仓库内。
