旋膜式除氧器安装吊装方案文字图片说明？
旋膜式除氧器安装吊装方案文字图片说明？电厂6号600MW机组工程除氧器卧式，大出力: 2288t/h，有效容积235m3。外形尺寸
30795mmx4428x4750mm,重量为115吨。旋膜式除氧器纵向布置于+23. 5米除氧层平台上，#4~#6 柱间，

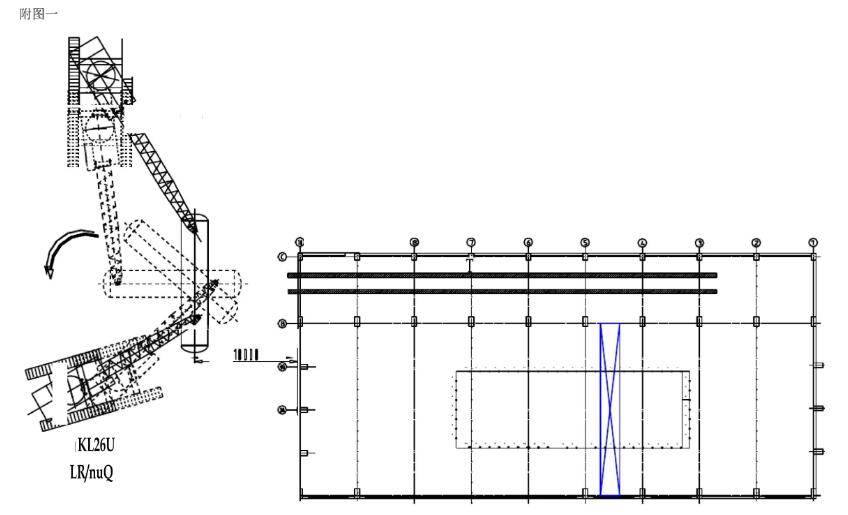

纵向中心距C排柱5米，安装标高为+26. 36米。现场拟用CKE4000型(350吨) 履带吊与
CKL.2600型(260吣)履带吊双机同步、协调平稳抬吊除氧水箱底部至+24.0米时:双机同时
转车将除氧水箱送入除氧层铺设的轨道上;然后利用8吨卷扬机水平拖运就位。
CKE4000C/350t、CKI.2600C/260t履带吊已按要求行驶全规定地方，CKE4000C/350t履带吊
工况为:72m主臂，回转半径14m,额定起吊重量113.5吨
;CKL2600C/260t履带吊工况为:
42.7m主臂，回转半径10m,额定起吊重量103.8吨:

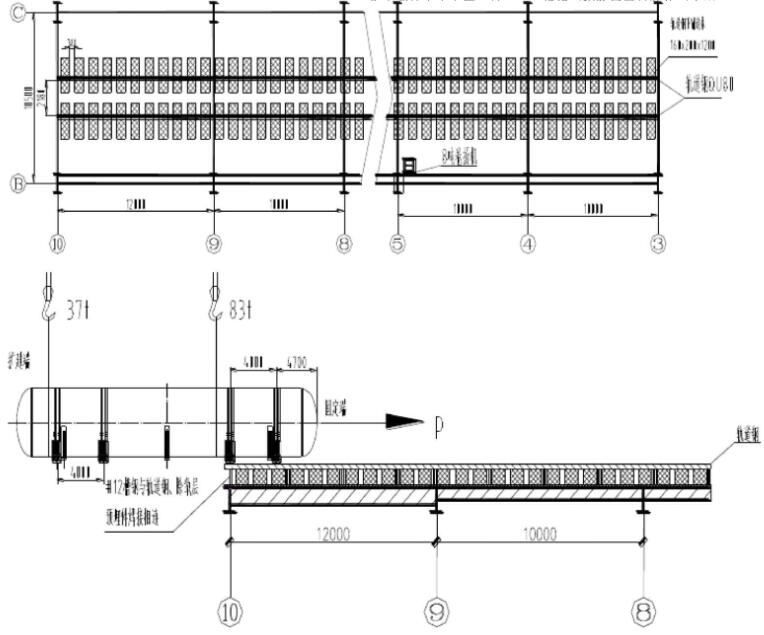

旋膜式除氧器除氧层钢结构梁强度校核；除氧水箱从扩建端拖运至基础正上方，#10~#9柱支座间距为12米、H700X300mm
梁，#9~#3柱支座间距均为10米、小梁为H600X200mm;在除氧层平台平铺道木，QU80 轨
道钢放置在道木上部，且用槽钢与预埋件焊接固定。
旋膜式除氧器采用拖运支座与380轨道钢间涂抹黄油，卷扬机作为拖运牵引动力的滑动方式拖
运。旋膜式除氧器滑动摩擦系数目0.15卷扬机牵引力G=0.15X120=18吨;卷扬机布置在B排#5柱。
选取25吨滑车组和8吨卷扬机作为旋膜式除氧器牵引动力。采用“三三走六”滑车组、一门转向
滑车，卷扬机水平拖拉除氧水箱至就位基础上方。
根据公式F=Q/n.n=18/6.0.933=3.2吨(8吨
其中n-在动滑车上的有效分支数;n-~滑车组的效率系数;
故选取一台8吨卷扬机钢丝绳配两台25吨滑车组能够满足拖运要求。转向滑车的选用
已知:S=3.21t双骨车角度系数=1.41
。则:转向滑车受加1=KS=1.4X3.21=4.53t
故选用5吨转向滑车。除氧水箱拖运捆绑钢丝绳的选用，

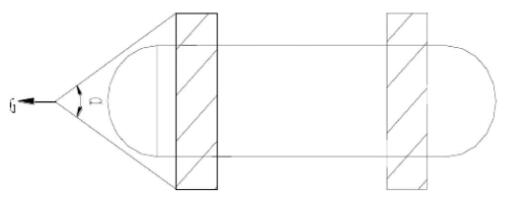

捆绑旋膜式除氧器拖运滑动支座钢丝绳采用4股，其单股钢丝绳拉力T:
已知:G=18ta=45°
则:T=G/4cosa=18/4cos45°\6.4t
取钢丝绳安全系数K=5
钢丝绳破断拉力Sb=KT=5X6.4=32t。
旋膜式除氧器安装质量措施
旋膜式除氧器水箱内部清洁，无尘土、锈皮、金属余屑、积水、焊渣等杂物。
人孔门安装螺栓丝扣、法兰垫圈涂黑铅粉类润滑剂，法兰垫摆正、无偏斜，螺栓紧固，
受勃均匀。
作业前，对所有参加施工人员进行透彻的技术交底，使施工人员充分熟悉图纸、技术资
料，掌握相关的施工规范、质量标准。
严禁直接在旋膜式除氧器水箱本体上引焊和电焊、火焊作业。
