对射水抽气器主要结桐特征参数对流量比（吸入气体流量与工作水流量之比）的影响进行了试验研究，通过对试验数据的分析，可以看到抽气器喉管长度、喷嘴位置、面积比（喉管与喷嘴截面面积之比）对流量比有显著影响，喷嘴有着佳位置，面积比也存在佳值。这一结构对设计射水抽气器结构和改造在校装置具有一定的指导意义。

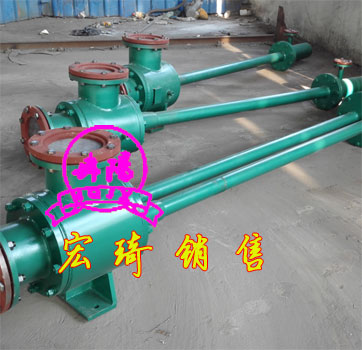

射水抽气器概述

射水抽气器是凝汽式汽轮发电机凝汽器装置配用的主要设备，其任务是将漏入凝气器的空气不断地抽出，维持汽轮机的正常排汽真空。现代火电高参数、大功率汽轮机配用的射水抽气器主要采用结构紧凑、运行可靠、维护方便的射水式抽气器。射水抽气器的工作性能直接影响汽轮机组运行经济性和安全性，而结构特征是决定其工作性能的主要原因。因此，研究结构特征对抽气器工作性能的影响，对改进射水抽气器结构，提高工作效率具有重要的工程意义。

通常，射水抽气器是由入水室、喷嘴、吸入室、进气室、喉管、扩散管等部分组成，其主要结构特征参数有面积比m（即喉管与喷嘴的截面面积之）、喷嘴位置

k和喉部长度L。

射水抽气器的等学压缩效率为:Ps,以*Ln（貪）好一序瓦一令q=g,即q为吸人气体流量Q与工作水体流量Q）之比，则由（2）式看出，射水抽气器的工作效坐与流量比q成正比。当射水抽气器在工作水流能量瓦、吸入室压力瓦、抽气器扩散管端部流体能量瓦不变时，耳只与q有关且成正比。因此，流量比q是影响抽气器工作性能主要参数。

同时，我们知道：射水抽气器工作过程是多相流体由能量交换、能量传递、汽水混合、换热、凝结几个连续步骤的复杂过程。为了获得满足要求的吸入室压力Ps,不断地将凝汽器中的空气抽出，维持汽轮机排汽真空，工作水体必须具有足够的能量，即工作水泵要输入足够的能量。因此，流量比q是反映射水抽气器流体力学特性的主要参数之一。

射水抽气器的结构特征对流,比q的影响

射水抽气器的结构特征是影响流量比q大小的主要内在因素。基于此判断，我们以在役电厂汽轮机应用的射水抽气器进行模型相似工况试验，在这部分试验中，保持工作水压力P。、吸入室压力Ps不变，在改变结构单一参数的情况下，研究对流量比q的影响。

①喉管长度L对流量比q的影响

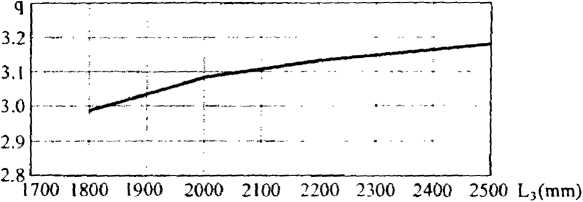

为了明确喉管长度％对流量比q的影响，在面积比m=4.75、喷嘴距Lc=400mm肘，改变丄测得吸入气体的量和工作水流量，并计算出流量比q值，据此数据绘出q~U的关系曲线见图1»图1流量比q~Lg关系曲线(m=4.75, =400mro)从图1中看出，在其它条件不变的情况下，喉管长度G增大，流量比q増加，当&w2000mm时，流量比q随着喉管长度的增加而増大的梯度较大，反之，流量比q随着喉管长度的增加而増大的梯度校小。因此，在一定范围内增加喉管的长度，可以提高流量比q。这与理论分析的结果是一致的。工程上，増加喉管长度会使结构空间尺寸较大，也不宜使喉管过长。

⑰喷嘴距L对流量比q的影响

另采用与上述相同的试验方法，在喉管长度L=2500mm,面积比m=4.75时，根据工程实际，调整喷嘴距分别取360mm、380mm,400mm、420mm四种方案，测得吸入气体的流量和工作水流量，并计算出流量比q值，q~L的关系曲线绘制如图2。

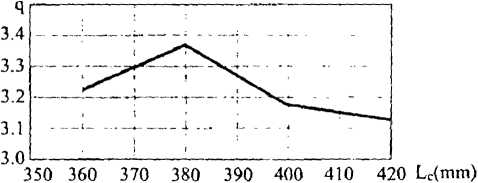

图2流量比q~L关系曲线(m=4.75,%=2500mm)

图2表明，喷嘴的位置对流量比q有重要影响，且存在佳喷嘴距离。

③喷嘴的面积比m对流量比q的影响

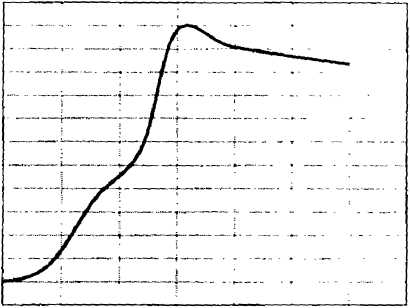

根据工程实际，试验时采用七种不同面积比m的喷嘴，试验在喉管长=2500mm,喷嘴距=400mm结构下，采用上述相同方法，根据测得数据绘出q~R的关系曲线见图3。

从上述结果可以得出如下结论：

射水抽气器的三个主要结构特征参数面积比m、喷嘴位置L、喉部长度L对主要工作性能参数流量比q均有影响。喷嘴位置烏、面积比m对流量比q的影响显著，并且存在佳值。因此，在进行射水抽气的结构设计时，应选择适当的喉部长度L、佳的喷嘴位置丄和优的面积比mo
