全自动滤水器,工业反冲洗全自动滤水器满足品牌“花落谁家”？

     全自动滤水器,工业反冲洗全自动滤水器满足品牌“花落谁家”？用户在选择全自动滤水器,工业反冲洗全自动滤水器产品的时候都会选择质量好，性能好，价格低的产品，通俗来讲就是信价比较同的厂家。
     全自动滤水器,工业反冲洗全自动滤水器产品市场面临着行业竞争严重，往往一家水电站采购全自动滤水器,工业反冲洗全自动滤水器产品往往要有几十家生产企业进行投标，对于后全自动滤水器,工业反冲洗全自动滤水器采购厂家选择“花落谁家”中标是非常高兴的。
     全自动滤水器,工业反冲洗全自动滤水器要想获得厂家采购，需要在该工业滤水器产品的结构设计或者价格方面有优势才能获得中标机率，下面连云港宏琦带着大家分析一下全自动滤水器,工业反冲洗全自动滤水器产品结构设计：
【全自动滤水器,工业反冲洗全自动滤水器筒体】
     筒体采用标准压力容积内径，连接法兰也是釆用标准船用搭焊钢法兰,根据压力容器的设计方法设计出筒体主要尺寸及筒体的壁厚。筒体的封头根据要求采用椭圆形封头，封头尺寸及厚度根据标准设计。
【全自动滤水器,工业反冲洗全自动滤水器滤筒直径的确定】
     筒身直径根据滤芯的尺寸确定的。过滤器的外壳先应满足水压的强度要求，这样才能安装过滤元件;其次就是过滤器滤网与筒体之间的面积需要满足水流通过滤网的过滤速度应等于或小于筒体流体的纵向水的流速。根据《机械设计手册》四卷叫确定滤筒的直径D=350mm。
【全自动滤水器,工业反冲洗全自动滤水器滤筒厚度的确定】
(1)理论计算厚度3
    根据《钢制压力容器设计手册》可知,设计某温度下圆筒的计算厚度按照以下公式进行计算：式中:R为压力容器的计算压力(MPa),D,为圆筒的内直径(mm),[bf为设计温度下圆筒的许用应力MPa,?为焊接接头系数,5为筒体的设计壁厚。其中，R=1MPa,D,=350rarnjo-j=118MPa,(/>=0.85o计算得0=1.75mm。
(2)实际设计厚度
    高合金钢制容器，(如不锈钢制造的容器),不包括腐蚀裕量的壁厚小应不小于2mm,因此可得到过滤器筒体的所需壁厚为4.5mm,根据厚度查表取负极偏差G=0.5mm,则8d圆整以后为5mm。根据钢材标准规格取壁厚6mmo滤芯的设计图2为滤芯的结构图。采用的是316L不锈钢,该材料有耐腐蚀性强、强度较高，过滤精度能达到50|xm的要求。有效过滤面积A的确有效过滤面积A：*=3.6x1%伊⑵。

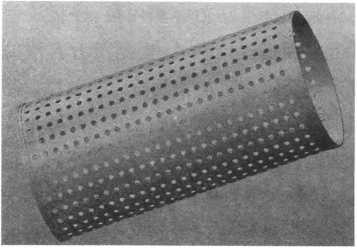

滤芯结构

其中：为过滤器的设计流量(m3/s)；A为过滤器的有效过滤面积(m3)；^为过滤速度(m/s)为滤网的净面积系数；本设计中，。取值为200m3/s,v的取值为1.5m/s/的取值为0.1,计算得：4=370370.3mm2 过滤元件内径。和有效长度L的确定过滤元件内径D:庆V瓮T=242.7(mm)(4)D圆整取值250mm,即L=2D=500mm(5)吸污装置吸污装置是在一根空心轴上均匀的分布着若干个吸嘴，为了更好的将滤网面扫描，吸嘴是沿轴360。均等分布设计的，每个吸嘴之间的距离就是轴要走的轴向距离。并且吸嘴的形状也有多种形式的，可以是矩形或者是圆形的或者三角形的，圆形的吸污面积大，且制造方便，所以选用圆形的吸嘴。中间轴的设计是空心的，在轴的上端有开口，是为了将吸嘴吸出的污渍从这里运送到排污阀。其结构如图3所示。

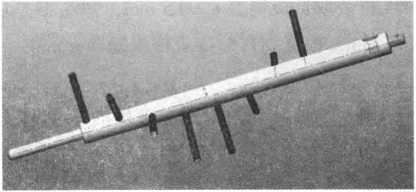

吸污装置
   确定了全自动滤水器,工业反冲洗全自动滤水器结构设计方案，并对过滤器的筒体、滤芯、传动轴、螺母等进行了设计。
   通过对吸嘴运动的轨迹进行仿真通过理论计算，并且运用Fluent软件对筒体进出口的压损进行了仿真分析,仿真与计算的压损达到设计要求。
