介绍了DN250电动滤水器【热网电动排污滤水器】的基本结构、主体材料及基本参数，基于分析设计规范JB4732-1995利用有限元法对热网电动排污滤水器进行了应力分析，获得了热网电动排污滤水器各部位的应力分布情况，在危险截面热网电动排污滤水器接管位置选择大应力路径进行线性化处理，得到主要应力、主要应力+次要应力等各项指标均满足强度判定要求。

电动滤水器【热网电动排污滤水器】广泛应用于供热的换热站系统。热网电动排污滤水器具有除污效率高，清理方便的特点。解决了新建热网在运行初期污物多并且成分复杂难以清理的难题；保证了供热系统水质清洁；减少了换热站系统阻力；提高了换热站系统能效。

电动滤水器【热网电动排污滤水器】属于立式低压容器。目前压力容器设计可分为规则设计和分析设计。规则设计依据GB150《压力容器》，它是结合经典力学理论和经验公式对压力容器的设计做一些规定，是一种基于经验的设计方法，得出的结构强度结果比较保守，这就限制了容器整体性能的提高和材料的有效利用。分析设计依据标准JB4732《钢制压力容器-分析设计标准》，它的理论基础是板壳力学、弹性与塑性理论及有限元法，是根据具体工况，对容器各部位进行详细地应力计算与分析，在不降低设备安全性的前提下选取相对较低的安全系数，从而降低了结构的厚度，使材料得到了有效的利用。

本文依据标准JB4732，应用ANSYS13.0有限元分析软件对电动滤水器【热网电动排污滤水器】进行应力分析。

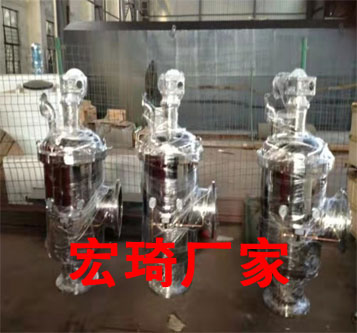

电动滤水器【热网电动排污滤水器】基本结构和工作条件

电动滤水器【热网电动排污滤水器】基本结构，出水管和进水管：材料20、规格Ø273*8；20钢设计应力强度Sm=152Mpa；封头筒体：材料Q235B、规格δ8；Q235B钢板设计应力强度Sm=116Mpa；排污管和检查管：材料20、检查管Ø325*8；过滤筒：材料06Cr19Ni10。热网电动排污滤水器工作条件：介质：水；设计压力1.0Mpa；设计温度100℃；1.出水管2.封头3.进水管4.筒体5.支腿6.排污管7.防短路组件8.检查管9过滤筒。

通过以上对电动滤水器【热网电动排污滤水器】的有限元分析，较为详细地探讨了使用ANSYS软件进行应力分析的方法和步骤。可以看到，利用ANSYS软件进行压力容器结构分析应用方便、精度较高，这样在设备安全可靠的情况下，节约了材料，减轻设备的重量，提高了经济效益，是值得在制造厂家推广的设计方法。
