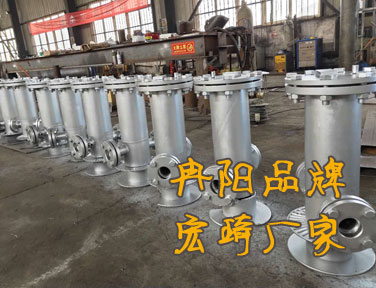

工业自动滤水器反冲洗式定义结构和工作原理

工业自动滤水器反冲洗式定义结构和工作原理：
     在一般的过滤装置中，随着过滤过程的继续，液体内的固相杂质截留在过滤元件表面，
引起压力降增加，过滤阻力增大，过滤效率下降。这时一般需中断过滤操作，更换过滤元
件或取出清洗，既费时又费事，影响处理效率。新型全自动反冲洗滤水器很好地解决
了这个问题，该种滤水器具有连续过滤、自动反冲洗排污、结构紧凑、运转平稳可靠、处
理量大、运行费用低、使用寿命长等优点。工业自动滤水器反冲洗式的清洗、排污过程是在设备
运行过程中自动进行的，在反冲洗排污的同时，仍能进行过滤操作，不影响正常供水。工业自动滤水器反冲洗式主要用于电站辅机冷却水、工业循环水、消防用水、洗涤液及其它类似悬浮液的粗
滤和精滤。

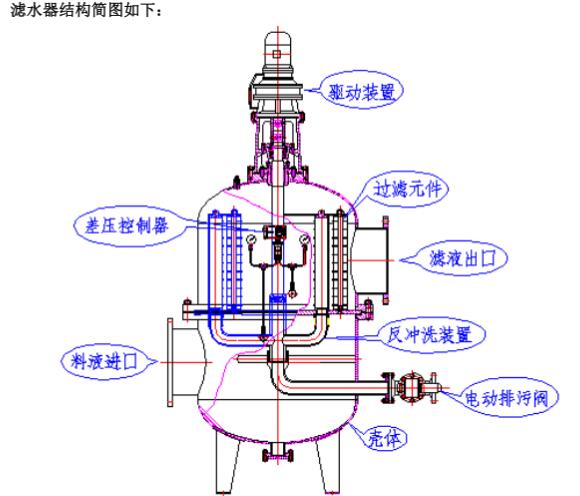

工业自动滤水器反冲洗式-驱动装置

驱动装置由电机、减速机组成，带动传动轴低速转动，具有扭矩大，可靠性高等特点, .
如发生意外阻塞，扭矩超出大设计值时，电器保护系统自动停机并发出报警信号。

工业自动滤水器反冲洗式-过滤元件

     过滤元件固定在中间盘上，在内外两个圆周上均
匀分布，保证了在固定壳体容积内具有大的过滤面
积。每个过滤元件(滤芯)呈圆简状，采用楔形截面
的耐蚀钢丝条与上下封头焊接，每根丝条的间隔按过
滤精度的要求等间隙均匀布置，在长度方向还焊有有
多道环箍，该滤芯不仅具有足够的抗变形的刚度和强
度，而且可以严格保证过滤的精度。

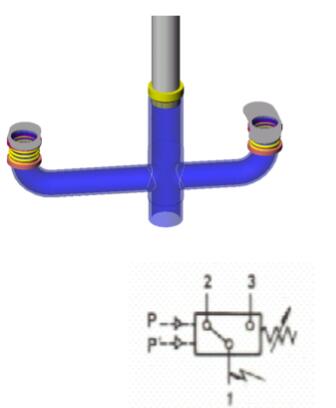

工业自动滤水器反冲洗式-反冲洗装置

反冲洗装置由转臂和密封机构组成，
连接于传动轴，是机内唯一转动部件，转
速低，运行平稳，同时采用门机械密封
结构设计，具
有密封性能好、
磨损自动补偿
功能，保证了
反冲洗顺利实
现和机器正常
可靠的运行。

工业自动滤水器反冲洗式-差压控制器
      引进德国海隆(HERION)技术生产的双触点差压控制
器采用波纹管式的传感器，可用于空气、气体、水蒸气
等中性气体和水、油、制冷剂等液体介质，控制器的设
定值可调，调节范围0.02~1.6MPa，工作压力范围
0.05~2.5MPa.

工业自动滤水器反冲洗式-电动排污阀

      与排污管口连接的排污阀选用引进英国桑德斯(Saunders) 技术和关键零件生产的电
动球阀，特别适合于泥砂含量大的滤渣、不会因扭矩过载卡死关闭不严泄露，同时具有使
用可靠、寿命长等优点。

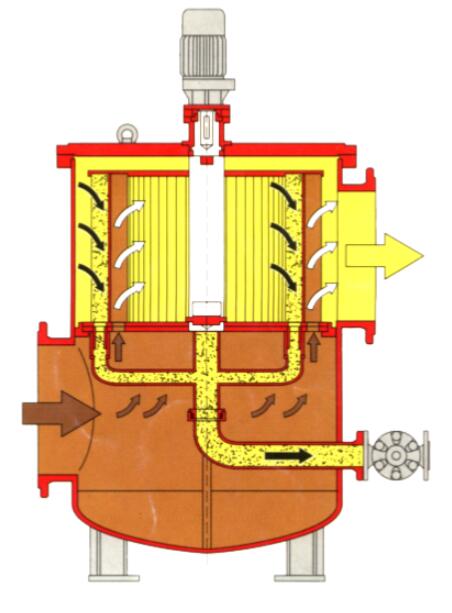

工业自动滤水器反冲洗式工作原理

该工业自动滤水器反冲洗式的过滤和反冲洗推动力均由原水压
头或泵扬程提供。系统滤腔的压力基本保持
恒定，液体从滤芯的内腔向外流动，夹带的
固体杂质被截流在过滤介质的内表面，引起
内外腔压差升高，过滤阻力逐渐增大。当内
外腔压差超过差压控制器某一设定值时，差
压控制器发出讯号，控制电机启动，带动反
冲洗臂转动，同时打开排污管出口电动排污
阀。当反冲洗臂转至某一芯下方时，反冲

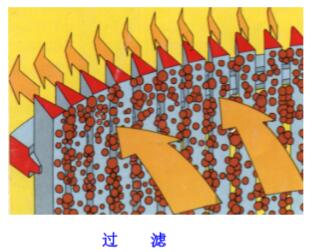

过
滤
洗管路与该滤芯内腔接通，滤液清相压力与大气压力差推动滤液反向穿过过滤介质，一方
面过滤介质得到冲洗，另一方面污污自动排出。反冲洗臂转动一周，每个过滤元件( 滤芯)
均得到一次反冲洗、再生，如此循环。所以
避免了频繁更换过滤介质或人工清洗滤芯，
提高了生产效率，可节省大量的时间、劳力
和财力。通过选择过滤介质可满足不同的精
度要求，一般可达10μm甚至更高。整个过滤
和反冲洗过程自动控制，无需人工参与，反向冲洗动作由差压讯号发生器(差压大小反映
滤芯堵塞程度)控制，反向冲洗时间由时间继电器调定。在清洗过程中清洗面积占总过滤
面积很小部分，冲洗压差大，这样反冲洗液用量小、过滤过程保持连续、波动
小、冲洗效率高。机内唯一转动部件是反冲洗
臂，转速低，运行平稳，同时具有磨损自动补偿功能，
密封性能好，维护费用低。
工业自动滤水器反冲洗式性能特点
      自动清洗:本机利用自身过滤出的清夜，自动反冲洗滤芯，不需拆下滤芯清洗，也不需
另配清洗系统。
      连续供水:本机罐体内装有多个圆柱形滤芯同时工作，反冲时逐一清洗每个滤芯，其
它滤芯仍在连续过滤，可保证滤液的连续供给。
      反冲洗耗水量少:本机反冲时同一时间只清洗一到两只滤芯，占整个滤芯数量的十几
到二十几分之一，所以排污耗水量小于设计流量的5%，比传统结构降低了一倍以上。

      过滤面积大:由于罐体内为布置多个圆柱形滤芯，充分利用了容器空间，有效过滤面
积可达入口面积的3-5倍，比传统结构增加了一倍左右。

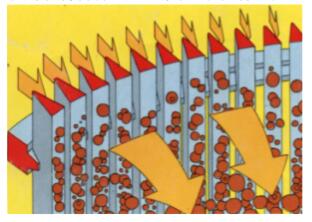

      反冲洗效果好:由于滤芯缝隙采用楔形结构，固体杂质截留于表面而不会堵塞缝隙，
同时喇叭口形成射流，反冲洗效果好。
      滤芯强度高:由于滤芯采用不锈钢丝条焊接，在长度方向还焊有有多道环箍加强，该
滤芯在保证过滤的精度前提下具有足够的抗变形的刚度和强度。
      密封机构可靠:本机改变了传统设计，滤芯固定，采用排污叉管旋转，叉管上端装有
门设计的机械密封，与固定隔板接触部分为高合金材料，耐磨损，同时保证有合适比压，
密封可靠。
      自动化程度高:为满足电站自动化程度日益提高的要求，本机控制系统采用进口电气
元件，可编程序控制器(PLC)控制，反冲洗可自动(定时、差压)、手动切换，同时易于实
现远程监控及方便与上位机连接。

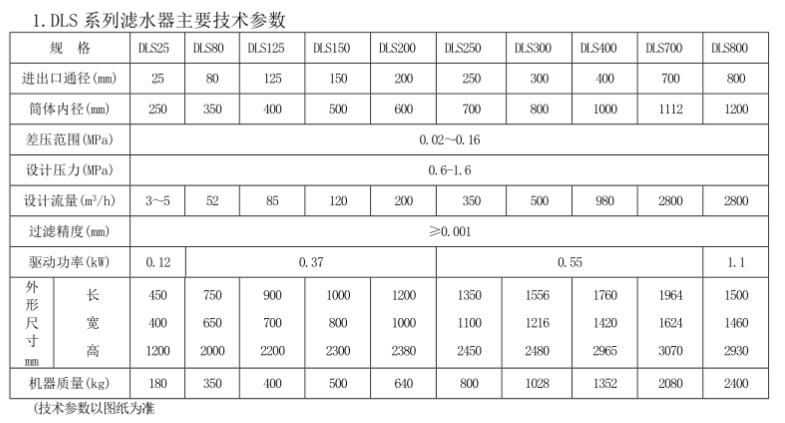

工业自动滤水器反冲洗式主要技术参数和过滤性能曲线

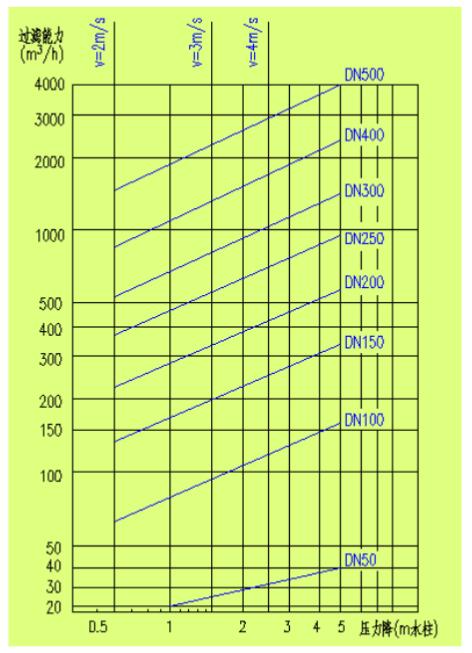

工业自动滤水器反冲洗式过滤性能曲线

注:

1.图示性能曲线为:过滤能力-压力降关系曲线
过滤介质:水
过滤精度: 3mm

2.不同水质、流速、含污量及过滤精度时，上述曲线有所不同。
工业自动滤水器反冲洗式的安装、操作与维护
：
       1、安装:
机器安装时须注意以下几点:

      (1)机器安装前，应对机件进行清洗、去污。

(2)各密封部位须保证无泄漏。

(3)所有传动部件要求运转灵活，支承轴承要填充钙钠基润滑脂。

(4)各联接处要牢固可靠。

      2、操作
机器在做加水试运行时，须检查各联接处的紧固情况、润滑点的润滑情况、各密封处
的泄漏情况及传动机构运转情况。如发现松动、润滑不良和泄漏，则须重新紧固、再润滑
和更换密封圈:如发现传动机构有振动、杂音等现象，则须重新调整传动机构，直到所有
异常现象排除为止。

      本机采用可编程序控制(PLC)，反冲洗动作可以有手动和自动状态，这两种工作状态可
通过以下方法进行切换:

手动反冲洗，当切换开关置于手动时，在设定的时间间隔或根据压力差，按动控制箱
上的反洗电机起动按钮，主机运转，此时电动阀同时打开，进行反冲洗，当差压恢复正常
范围时，按动反洗电机停止按钮，此时反洗电动阀同时关闭，反冲洗完毕。

      自动反冲洗，工业自动滤水器反冲洗式装有差压控制器，当切换开关在自动位置时，本机处于自动工作状
态，差压控制器的差压值和切换差都可由用户设定。具体设定方法是:用户根据管路所能
允许的压力降，设定一个差压值，再根据反冲洗时间要求，设定切换差。

当差压值达到设定值时，主电机启动，同时排污阀打开，开始反冲，当差压值下降达
到设定时间时主电机停止，排污阀也关闭，反冲洗完毕。
要定期打开机器底部的手动排污阀，把罐体内积累的杂质排放出去。
工业自动滤水器反冲洗式维护:

1、定期检查，传动部件工作是否有异常现象，并对轴承用钙钠基润滑脂进行润滑。

2、定期对密封部位进行检查，如发现泄漏，须更换密封元件。

3、定期检查清液，发现固相颗粒超标，须停机检查滤芯是否损坏。
      对于工业自动滤水器反冲洗式的外形尺寸、比如进出口通径，中心高，进出口方位和排污口方向等可按用
户要求设计、制造。

      本公司不断追求技术创新及产品的开发、改进，上述型号、规格、参数允有改动，以供
货说明书为准。
