工业管道自动滤水器技术性说明？

     工业管道自动滤水器技术性说明？工业管道自动滤水器是本公司借鉴国内外先进技术而研制开发的一种新
型水质过滤器，它结构紧凑，占地面积小，使用方便，是一种高效的机电
一体化全自动过滤设备，该自动滤水器设备在系统控制上率先采用了先进的智能控制
技术，系统参数调整简便，清洗效果直观。在钢铁、化工、发电、供热、
中央空调等行业(特别是恶劣水质众多行业)的应用中,其过滤效果明显、
长期运行可靠、节水节电等不可替代的优势，已得到广大用户认可和赞赏，
成为各行业循环水过滤的理想产品。

1、工业管道自动滤水器规范和标准
设备的制造工艺和材料采用不低于以下标准新版本的规定要求:

《液压工业管道自动滤水器压降流量特性的评定》
GB/T17486-2006
     《 碳素结构钢》
GB/T700-2006

     《钢制管法兰技术条件》
GB/T9124-2010

《机电产品包装通用技术条件》
GB/T13384-2008

     《标牌》
GB/T13306-2011

     《运输包装收发货标志》
GB/T6388-1986

     《包装储运图示标志》
GB/T191-2008

本规范书内所有部件涉及到的有关标准及规范均应采用有效版本。

2、工业管道自动滤水器安装地点及运行条件

安装地点:地面或地下供热站均适用。

     水质:系统充水及补水均采用除氧水或者软化水，但初期充水及事故
状态时仍为工业水，且热网个采暖季运行时水质较差，含杂质较多。
3、工业管道自动滤水器技术性能参数及设备质量技术相关要求

     3.1、工业管道自动滤水器工作参数
工作压力: 一级网1.6Mpa，二级网1.0Mpa；工作温度:一级网130°C，二级网85°C；滤网规格:10目/cm；连接形式:卧式角通。

3.2、自动滤水器技术要求

a.卧式角通工业管道自动滤水器排污迅速，阻力小，正常运行时阻力应小
于0.02MPa，安装方便，便于清理。

     b.滤网有足够的强度，在压差0.1MPa时不变形损坏。

c.式角通除污 器的工作介质为不腐蚀的水。

d.工业管道自动滤水器的进出口为法兰连接，法兰的标准按国标制作。

     e.卧式角 通除污器与管路系统连接后进行水压试验，试验压力为设
计压力的1.5倍。

f.工业管道自动滤水器结构上设检查口以便于设备的检修、检查及维护
保养。

3.3工业管道自动滤水器性能要求

(1)投标方应提供设计参数的变化范围，招标方在工业管道自动滤水器
未正式制造前,有权在这一范围内变更设计参数,投标方不增加设备价格。

(2)工业管道自动滤水器设备大修周期为4年，小修周期为1年。

(3)工业管道自动滤水器设备的寿命不低于30年，连续无故障运行时间
为1年。

3.4工业管道自动滤水器制造要求

(1)我方提供的设备是技术先进、经济合理、成熟可靠的产品，并
具有较高的灵活性，能够满足系统过滤排污运行方式的需要，满足人身安
全和劳动保护条件。

(2)我方提供的设备能够安全连续运行。在满足所有工况下的功能
时，不应有过度的应力、震动、腐蚀、老化以及其他影响运行的问题。招
标方欢迎投标方提供优于本规范书的先进、成熟、可靠的设备及部件。

(3)我方提供的工业管道自动滤水器是全新的，并有可靠的设计，不向
招标方提供带试制性的部件和设备。设备零部件的制造过程应有良好的工
艺，方便拆卸、更换和修理。

(4)设备的所有材料符合有关规范的要求，并能经过检验或文件证
明是新的和优质的。我方在设备制造过程中实施严格的质量管理，包括必
要的处理、检验和试验。

(5)提供的同类型设备机械零部件有良好的互换性，所有设备和材
料满足供热站环境及设备使用工况条件的要求。

(6)提供的设备的结构件在制造中进行了表面防锈防腐处理。所用
钢材按照有关规定进行喷砂(丸)除锈处理，去掉氧化层、锈及异物，以
保证焊缝和油漆质量。滤网剔除了毛刺，不挂污。过滤网牢固夹装在固定.
不锈钢网支架上，在水力冲洗下过滤网不变形，滤网在正常使用下4年内
不破裂、不穿孔。

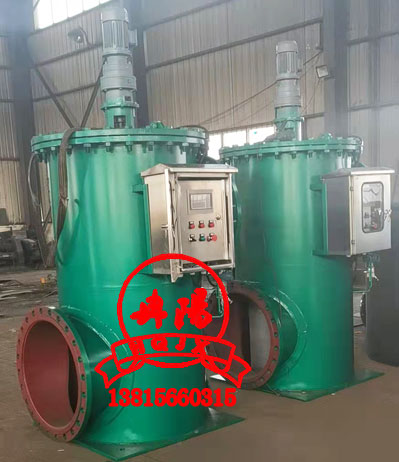

(7)工业管道自动滤水器由筒体、转向阀门、过滤网、排污阀、 及进出
口配套法兰等组成。

(8)工业管道自动滤水器滤芯采用整块不锈钢板制作，钢板厚度经强度
计算确定。

     (9)工业管道自动滤水器外形尺寸能够保证容纳足够的过滤面积，使卧
式角通除污器组大阻力小于0.02MPa。

(10)工业管道自动滤水器配套排污阀采用手动球阀。

3.5工业管道自动滤水器材料要求

(1)我方对设备与附件材料的选择负责。我方合理的选择卧式角通
除污器本体和附件的材料，材料的使用和设备各零部件的使用条件相适应,
材质及规格符合国家标准的有关技术条件。

(2)工业管道自动滤水器本体及盖子的材质为碳钢Q235B，外需涂环氧
树脂，环氧树脂涂料层厚度为200~220um，其面漆为绿色环氧漆，且均
匀美观，涂漆符合JB/T3.3297的规定。

(3)外露螺栓螺母采用碳钢，内部螺栓螺母采用不锈钢304，密封圈
采用丁晴橡胶。

     (4)工业管道自动滤水器的滤网材质采用不锈钢304。

(5)所有两种直接接触的材料是相容材料，以防止锈蚀的加速及材
料表面剥落现象。

3.6工业管道自动滤水器初期运行滤网要求

(1)由于热网运行初期杂质较多，且种类、粒径分布复杂，因此，
待大型杂质过滤完成后，再更换为正常滤网。我方建议备用一个滤网好，
用户可自行更换，好视现场使用情况再决定是否更换。

(2)备用滤网过滤精度为4.0mm，材质为不锈钢304,厚度不小于
2.5mm。

4、工业管道自动滤水器工作原理:

     本工业管道自动滤水器由简体、转向阀门、不锈钢滤网、排污阀门组成。
转向阀门主要用于改变介质在除污器内的流动方向，密封性好，卧式角通
除污器工作时，阀门处于开启状态，水流经滤网，通过出口进入用户所需
的管道，水中的颗粒杂质被截留在滤网内部;当杂质堆积到一定程度时，
滤网内外两侧的压差达到设定值(一般0.05MPa),除污器需排污时，打开排
污阀，关闭转向阀，介质亦经滤网过滤通过阀板周边间隙改变流向，反向
经滤网，排除杂质，整个过程处于不停止运动。

5、工业管道自动滤水器性能特点:

     5.1占地面积小:该设备为直接安装在管道上，不需要支撑。
     5.2过
滤水量大:大通量过滤，污物不易污堵。

5.3供水不间断:该设备在反冲洗时，过滤过程同时进行，系统照常
供水。

5.4排污耗水少:该设备采用同轴排污机构，反冲洗过程时间短，
耗水量少。
     5.5安装维护简单:该设备可动部件少，安装简便，便于维护。

     5.6适用范围宽:能胜任各种市政用水、工业用水、污水、地表水及
井水过滤。
     5.7经济合理:由于接口不在一条直线上，管路上直接省去一个900
弯头，投资成本少。
