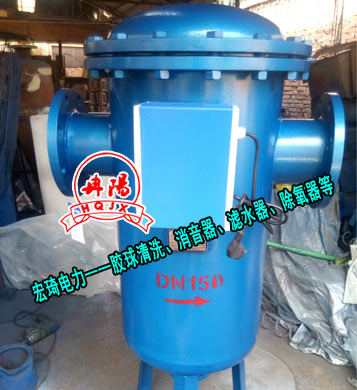

改进的热网管道排污装置——全自动旋转式排污滤水器

    改进的热网管道排污装置——全自动旋转式排污滤水器。新型属于液体介质输送管网中的排污装置的改进，特别是一种改
进的热网管道排污装置——全自动旋转式排污滤水器。
背景技术:排污装置是热力管网、自来水管网及石油化工等液体介质输送运行中必
不可少的基础设施之一；特别在热力管网中更是必不可少的关键设备。通过排污装置可
以清除和过滤掉管网中的杂质、污物，保证供热管网的安全运行。

目前国内所使用的各种热网管道排污装置——全自动旋转式排污滤水器多为插板式或花管式滤网，通过流体介质的面积小，
阻力大；且滤网不能有效防止≥>3.0mm颗粒物的通过，经常造成板式换热器的堵塞，影
响供热质量和系统的经济安全运行。这些热网管道排污装置——全自动旋转式排污滤水器一旦投入运行以后, 不能根据需要排污，
只能将杂质、污物存储在简体内，因而简体体积庞大、笨重，形成梗阻现象，有时会危
及整个系统的安全运行。这些排污器的另一个大问题就是每年停暖后都要将热网管道排污装置——全自动旋转式排污滤水器的
法兰盖揭开，用人工清除积聚的污物、杂质，需要花费大量的人力、物力和工时，加大
了维修费用。

    新型的目的在于提供一种改进的热网管道排污装置——全自动旋转式排污滤水器，不仅通过水面积大，阻
力小，可以有效阻止≥3.0mm颗粒物通过，能有效防止板式换热器的堵塞,保证供热管
网的经济、安全运行，而且可根据需要随时进行排污，减少维修工作量，降低维修费用。
    新型的目的是这样实现的:一种改进的热网管道排污装置——全自动旋转式排污滤水器，带有连接法兰的进水管贯穿
缓冲过滤水箱，缓冲过滤水箱的两端面密封固接在进水管上,位于缓冲过滤水箱下部的
出口_上安装着排污阀，位于缓冲过滤水箱内的进水管表而上均布有过滤孔，在缓冲过滤
水箱的上侧连接着带有连接法兰的出水管。

    新型由于位于缓冲过滤水箱内的进水管表面上均布有过滤孔，使通过进水管
的热水的过滤面积增大，减少了水的阻力，可有效地防止大颗粒通过进水管的过滤孔，
经过过滤的热水通过缓冲过滤水箱上侧的出水口输送出。被过滤下来的污物，可根据需
要随时开启缓冲过滤水箱外部的排污阀进行排污，避免了每年拆卸排污和检修。可以节
约大量人力、物力和工时，减少维修费用，有利于降低供热成本。由于缓冲过滤水箱对
热水的缓冲过滤，过滤效果好，能有效防止板式换热器的堵塞，有利于保证供热管网的
经济、安全运行。

    附图说明:附图为本实用新型的剖视结构示意图。

    具体实施方式:下面将结合附图对本实用新型作进一步详细的描述，一种改进的除
污器，带有连接法兰的进水管贯穿缓冲过滤水箱,缓冲过滤水箱的两端面密封固
接在进水管上,位于缓冲过滤水箱下部的出口上安装着排污阀,排污阀为蝶阀。
位于缓冲过滤水箱内的进水管表面上均布有过滤孔，在缓冲过滤水箱的上侧连
接着带有连接法兰的出水管。缓冲过滤水箱为圆柱形水箱。缓冲过滤水箱倾斜设
置，其倾斜的角度为缓冲过滤水箱的轴线与水平线的夹角为40°-60°，位于缓冲过滤
水箱外部的进水管和出水管的轴线相互重合或平行。进水管表面上均布的过滤
孔的直径为2-3mm。
新型适用于工作压力P1.0-1.6Mpa，水介质工作温度t≤130°C-200°C, 接
管通径D25~D>600的热力管网。新型是现有的各种热网管道排污装置——全自动旋转式排污滤水器的更新换代产品，有
着较广泛的市场前景。
