工业滤水器与旋转反冲洗滤水器设计要求说明?

工业滤水器旋转反冲洗滤水器设计要求说明?



     工业滤水器旋转反冲洗滤水器主要用于水力发电厂的生产用水过程中,对进入水厂原水中
2cm3以上的漂浮杂物进行过滤除杂。该工业滤水器与旋转反冲洗滤水器设备安装在水处理车间的进水管道入口
处,根据生产用水量的实际需要,既可单台使用,也可多台并联运行。

工业滤水器旋转反冲洗滤水器的基本工作原理是根据工业滤水器与旋转反冲洗滤水器进水口、出水口之间的水位压力差来控
制旋转式滤水器的除杂排污。

     正常滤水过程:由于工业滤水器与旋转反冲洗滤水器进水与出水口的水流正常,产生的压力差
低于差压控制器设定值,因此,差压控制器内微动开关无动作输出,原水正常过
滤。

除杂排污过程:由于工业滤水器与旋转反冲洗滤水器长时间过滤原水,势必在滤水器内的过滤
孔中阻塞大量的水中漂浮物,使得进水口的水压大于出水口的水压,出水量减少,
进、出水口产生的压力差高于差压控制器设定值,这时差压控制器内微动开关动
作输出,常开触点闭合,接通控制系统进行除杂排污。除杂排污后旋转式滤水器

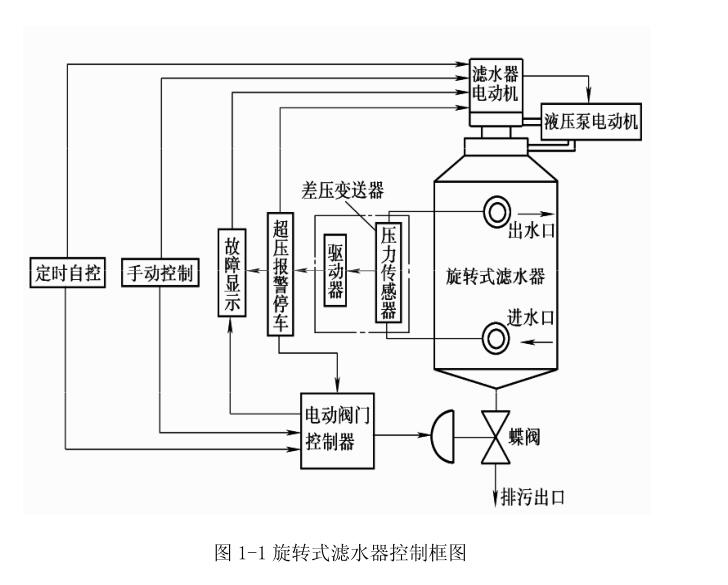

又恢复正常滤水状态,生产供水系统安全运行。工业滤水器与旋转反冲洗滤水器控制框图如图1-1
所示。
工业滤水器旋转反冲洗滤水器控制要求

     (1)手动调试和检修 SA1手柄指向左45°时,接点SA1-1接通,通过SB1、
SB2控制按钮,手动开/关电动阀,通过SB3、SB4 控制按钮,手动开/关滤水器
电动机,以便于系统调试和检修。

(2)人工除杂排污 SA1手柄指向右45°时, 接点SA1-2接通,人工起动、
停止旋转式滤水器进行除杂排污。

(3)定时自动除杂排污: SA1 手柄回零位时,若原水中杂物较少,固体漂浮
物也较少,因此,水处理车间的旋转式滤水器长时间正常滤水,不能进行差压自
动除杂排污。由于旋转式滤水器长时间置于水中,各个机械传动机构会锈蚀,影
响过滤和除杂排污或导致旋转式滤水器损坏,因此,需要具有定时自动除杂排污
功能。

     (4)差压自动除杂排污SA1 手柄回零位时,若滤水器进、出水口产生的压
力差高于差压控制器设定值时,工业滤水器与旋转反冲洗滤水器自动进行除杂排污,直到滤水器进、
出水口产生的压力小于差压控制器设定值时,旋转式滤水器自动停止除杂排污,
恢复正常滤水状态。

     (5)超压停机工业滤水器与旋转反冲洗滤水器内部的过滤孔被小颗粒杂物堵死无法排出,
进、出水口的压力差较高,差压控制器内微动开关长时间动作(8~10min),需
要立即停车,并发出声光报警。

(6)计数功能该设备不管进行了哪种形式的除杂排污,每次进行除杂排污
后都要有记录,因此需要记录除杂排污次数(5位)。

(7)减速机润滑在工业滤水器与旋转反冲洗滤水器上装有行星摆线针轮减速机,由输油泵将
油室中的润滑油源源地送入减速机,液压泵拖动电动机与滤水器电动机同步运
行。

     (8)除杂排污阀门的电动装置内设三相交流异步电动机380V/60W、 阀门
限位开关和电动机过热保护,通过正、反相运行实现开阀、关阀功能。

(9) 其他必要的电气联锁与保护,受控对象运行状态显示等。

(10) 相关参数:

1)
工业滤水器旋转反冲洗滤水器电动机M1: Y系列,AC380V,1.5kW, 6极;液压泵电动机M2:
Y系列,AC380V,70W,4极;减速机4极减速;电动阀电动机M3:.
AC380V,60W, 电动阀自带。

2)差压变送器测量范围: 0.3~0.8MPa 可调,电感性电接点输出:
AC220V,1A。

3)指示灯HL: 10mA, DC24V。
4)电铃HA: 8W,AC220V。
