醋酸装车鹤管过流管线的焊接及旋转接头改装介绍?

醋酸装车鹤管过流管线的焊接及旋转接头改装介绍?

         醋酸装车鹤管过流管线的焊接及旋转接头改装介绍,由连云港市宏琦电力辅机有限公司生产技术人员提供说明分享。
鹤管过流管线的焊接:
         所有承压主管道焊缝须采用氩弧焊,单面焊双面成型。
鹤管焊接件焊缝坡口型式和尺寸符合GB/T985的规定,焊缝外形尺寸符合GB/T10854。受压元件焊缝表面和热影响区不得有裂纹、气孔、弧坑、夹渣、咬边等缺陷。
检验和试验:
         无缝管件符合GB/T12459《钢制对焊无缝管件》。钢制锻件符合NB/T47008~47010《锻件》。旋转接头、整机的检验和试验按HG/T 21608《液体装卸臂工程技术要求》。碳钢件涂漆除锈等级达到Sa2.5级。鹤管二遍底漆和二遍面漆,总厚度不少于75um,不锈钢件酸洗钝化。密封装置验收按GB20950-2007《储油库大气污染物排放标准》“油气密闭收集系统任何泄露点排放的油气体积分数浓度不应超过0.05%”。采用手持VOC仪测定。提供仪表风气源至鹤管立柱旁(1米范围内),并预留R1/2”外螺纹接口,卖方提供球阀与之连接,提供仪表风压力不小于0.6MPa。接入、接出DC24电源(含电缆)至防溢流防静电控制器内和现场批控器内。提供与卖方密封装置气相接口法兰相匹配的软管及法兰,法兰规格为:HG/T20592 DN80 PN16RF。液相接口由买方提供旋转接头法兰直接与鹤管原有旋转接头连接。货到现场后,买方负责卸货、安装和最终效果测定。
改造方案:
         利用现有
醋酸装车鹤管设施,对原鹤管垂管连接件以下部分进行改造,包括安装汽车锁紧式密封装置、气动控制组件、弹簧缸平衡系统、防溢流控制器等,具体改造方案如下:

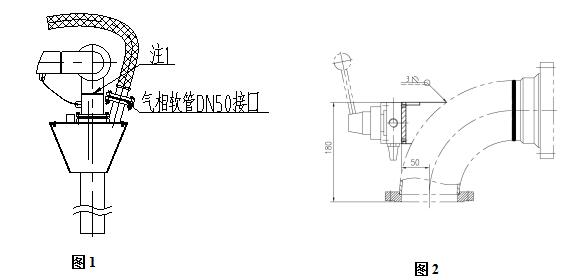

         原鹤管从图1中将注1垂管连接件(包含旋转接头法兰、弯头、钢法兰)整体更换成图2所示零部件。配件由卖方提供。如右图2所示:
         密封装置气相法兰与气相软管接口相连,我司密封装置上提供HG/T20592 DN80 PN16 RF法兰,与之连接的垫片、连接螺栓、软管、变径接头(原鹤管气相为DN50)、压力表部分由买方自行匹配,卖方提供在鹤管上固定软管管夹,软管规格为DN80复合软管。
         现场需增设仪表风管线,请买方提供通径不小于DN15、压力不小于0.6MPa仪表风和管路,并在气源处理三联件后预留接口给卖方,接口为R1/2”外螺纹,卖方提供相应接头与之连接并接入卖方气动控制组件,卖方提供接头、风管等配件。
         更换安装弹簧缸平衡系统并调试
醋酸装车鹤管至空载随遇平衡状态。最终调试改造的各个部件,如密封装置驱动气源压力、电气仪表信号和鹤管状态等。
