醋酸丁酯、醋酸乙酯上装鹤管环保改造密封装置的使用?

醋酸丁酯、醋酸乙酯上装鹤管环保改造密封装置的使用?

         对于醋酸丁酯、醋酸乙酯上装鹤管环保改造密封装置的使用,你们了解多少?密封装置按照买方提供原鹤管基建条件、ISO9001质保体系及该技术协议所要求的相关标准及确认图纸生产检验。
         上装鹤管密封装置出厂前通过相关测试,满足使用要求。
供货范围:
本项目供货如下设备及其附件,供货范围如下:
上装气动锁紧式密封装置(型号:AGY-Q100-Q-500) 12套
具体见下表:
上装气动锁紧式密封装置(型号:AGY-Q100-Q-500) 单台配置
序号 名称 规格型号 材质 数量 单位 生产厂家
1 上装气动锁紧式密封装置 AGY-Q-Q-500 铝合金/部件 1 套
1.1 密封专用气缸 AGY-Q-G-200K 铝合金/部件 1 套
1.2 密封筒体 AGY-Q-X-460 铝合金/部件 1 套
1.3 锁紧机构 AGY-Q-S-280 防爆铜 3 套

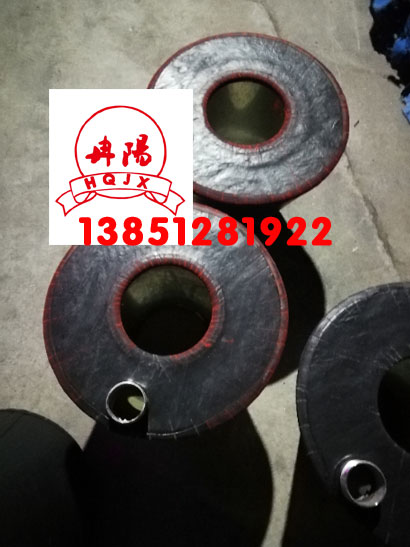

1.4 密封橡胶圈 AGY-Q-J-Φ535 三元乙丙橡胶改良配方 1 套
2 气源控制组件 AGY-Q-QC10 部件 1 套
2.1 三位四通转阀 Φ8-Y型 部件 1 套
2.2 调速接头 Φ8 部件 2 套
2.3 连接管路、卡套接头 Φ8 SS 304 1 套
2.4 消声器、安装附件 适配 部件 1 套
3 上装鹤管部件 TA054(2)V 部件 1 套
3.1 垂管连接件 H07114 DN100 SS 304 1 套
3.2 伸缩垂管 H04714 DN100 6063 1 套
3.3 平衡系统 H09030Φ102 部件 1 套
3.4 主密封 S04-02 部件 1 件
4 防静电防溢流控制系统 ET-BLC 部件 1 套
4.1 防静电防溢流主令控制器 ET-BLC 部件 1 套
4.2 声光报警器 ET-AL 部件 1 套
4.3 光学防溢流探杆 ET-OP-T 部件 1 套
4.4 顶针型静电接地夹 ET-SC 部件 1 套
4.5 安装支架、固定螺母  部件 1 套
5 软管管夹 4寸/3寸 碳钢 2 套
备品备件:
序号 名    称 规格型号 材质 数量
1 随机备品备件
(易损件密封橡胶圈) AGY-Q-J-Φ535 三元乙丙改良配方 1
3、制造及引用标准
GB 20950        《储油库大气污染排放标准》
HG/T21608       《液体装卸臂工程技术要求》
GB/T14976       《流体输送用不锈钢无缝管》
HG/T20592       《钢制管法兰 PN系列》
SH/T3022        《石油化工设备和管道涂料防腐蚀设计规范》
GB/T8923        《涂装前钢材表面锈蚀等级和除锈等级》
GB/T13384       《机电产品包装通用技术条件》
GB 50074        《石油库设计规范》
GB/T12459       《钢制对焊无缝管件》
GB/T13306       《标牌》
SH/T3097        《石油化工静电接地设计规范》
GB/T 20801.1    《压力管道规程-工业管道》
GB 50759        《油品装载系统油气回收设计规范》
TSG R0005       《移动式压力容器安全技术监察规程》
上装鹤管的技术参数及技术要求
上装鹤管密封装置技术参数
上装气动锁紧式密封装置(型号:AGY-Q100-Q-500)
公称通径:液相DN100,气相DN80
适应罐车口参数:人孔内径Φ480~Φ500、人孔颈高:2~150mm
介质温度:常温 设计温度:-19~80℃
管道材质:SS 304+Al 适用介质:乙酯、丁酯、丙酯、丙醇、丁醇
控制方式:
上装鹤管手动,密封装置气动0.6MPa 电气参数:DC24输入,DC24V输出
         油气泄露标准和泄露值:GB20950-2007 《储油库大气污染物排放标准》“油气密闭收集系统任何泄露点排放的油气体积分数浓度不应超过0.05%”。
鹤管过流管线的焊接
         所有承压主管道焊缝须采用氩弧焊,单面焊双面成型。鹤管焊接件焊缝坡口型式和尺寸符合GB/T985的规定,焊缝外形尺寸符合GB/T10854。受压元件焊缝表面和热影响区不得有裂纹、气孔、弧坑、夹渣、咬边等缺陷。
         提供仪表风气源至鹤管立柱旁(1米范围内),并预留R1/2”外螺纹接口,卖方提供球阀与之连接,提供仪表风压力不小于0.6MPa。
         接入、接出DC24电源(含电缆)至防溢流防静电控制器内和现场批控器内。
         提供与卖方密封装置气相接口法兰相匹配的软管及法兰,法兰规格为:HG/T20592 DN80 PN16 RF。液相接口由买方提供旋转接头法兰直接与鹤管原有旋转接头连接。
         货到现场后,买方负责卸货、安装和最终效果测定。

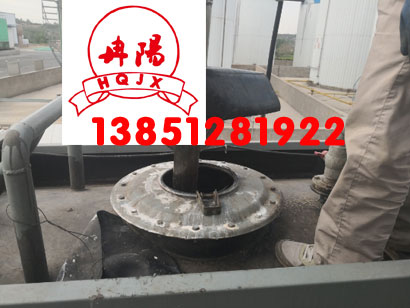

利用现有上装鹤管设施,对原上装鹤管垂管连接件以下部分进行改造,包括安装汽车锁紧式密封装置、气动控制组件、弹簧缸平衡系统、防溢流控制器等,具体改造方案如下:
         原

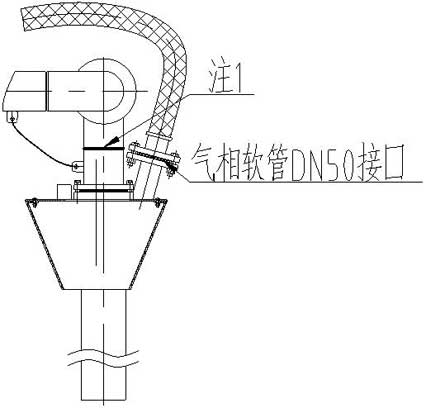

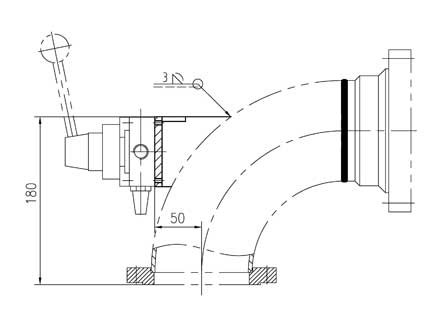

上装鹤管从图1中将注1垂管连接件(包含旋转接头法兰、弯头、钢法兰)整体更换成图2所示零部件。配件由卖方提供。如右 图2 所示:



         密封装置气相法兰与气相软管接口相连,我司密封装置上提供HG/T 20592 DN80 PN16 RF法兰,与之连接的垫片、连接螺栓、软管、变径接头(原上装鹤管气相为DN50)、压力表部分由买方自行匹配,卖方提供在鹤管上固定软管管夹,软管规格为DN80 复合软管。
         现场需增设仪表风管线,请买方提供通径不小于DN15、压力不小于0.6MPa仪表风和管路,并在气源处理三联件后预留接口给卖方,接口为R1/2”外螺纹,卖方提供相应接头与之连接并接入卖方气动控制组件,卖方提供接头、风管等配件。。
         更换安装弹簧缸平衡系统并调试上装鹤管至空载随遇平衡状态。
         最终调试改造的各个部件,如密封装置驱动气源压力、电气仪表信号和上装鹤管状态等。
