新型水力电站技术供水工业滤水器结构的改造？

          大坪水电站位于四川省乐山市沙湾水电站库区福禄镇车头坝大渡河千流右岸,距下游沙湾水电站约3.5 km,距上游大沫电站进水口约150m,距上游已建的铜街子水电站约8 km。电站装机容量5.8 MW,利用净水头9.5 m,为灯泡贯流式水轮机。电站技术供水系统采用在流道内利用两台管道泵取水( 互为备用),技术供水额定流量为85 m'/h,经由两台全自动工业滤水器为电站水轮发电机组及其附属设备提供冷却、润滑供水”。
技术供水工业滤水器存在的问题及原因分析：
运行过程中存在的问题
          (1)大坪水电站于2011年投产以来,技术供水工业滤水器底部泥砂和大的杂物易堆积而无法排出。工业滤水器内的漂浮物、沉积物特别是塑料袋、草根等不能有效清除。
          (2)技术供水工业滤水器在运行过程中经常发生大量渣滓未经滤筒过滤而直接从间隙处排出供给冷却设备(渣滓包括矿泉水瓶盖和较大木条等)，造成冷却设备管路堵塞严重而导致水轮机轴瓦和发电机定转子线圈温度高于设计限制温度的事故发生,严重影响水轮发电机组的正常运行。
          (3)技术供水对电站安全稳定运行意义重大,而电站现有的技术供水工业滤水器定期排污工作需要由人工操作,不能满足公司“无人值班、少人值守”的生产模式。
原因分析：
          (1)大坪水电站在大渡河千流岸边取水,汛期(5-10月)设计年输沙量为3910万1,经电站拦污栅进人流道内技术供水管道。电站技术供水工业滤水器采用下进上出的方式,泥沙易沉积于工业滤水器底部并容易造成工业滤水器排污机构损坏或无法运行。大量漂浮物(塑料袋、杂草、树木)经长期浸泡半沉半浮于各种深度进入技术供水管道,附着于工业滤水器滤网而导致工业滤水器反冲洗效果不佳。
          (2)电站技术供水工业滤水器设计过滤精度<0.84 mm。但因设备的实际构造远达不到设计精度而导致实际过滤精度低(其中一台工业滤水器6 个滤筒与分水板间隙均在1cm以上,最大达2cm),不适合于在泥沙含量高和漂浮物多的电站中使用。工业滤水器安装过程中,滤筒与分水板间隙过大,导致大量渣滓未经滤筒过滤而直接从此间隙处排出供给冷却设备而造成冷却设备管路堵塞。
          (3)电站现有的技术供水工业滤水器的清污需要由操作人员人工旋转操作手柄,带动滤网转动使被冲洗的滤网单元分别与排污管口接通,随着滤网上的污物借助工业滤水器内部过滤后的水进行反冲洗后经排污口流出。
对工业滤水器性能的要求：
          (1)工业滤水器取水水源中常含有泥沙、杂草、藥类植物及生活拉圾,因此,在工业滤水器的结构设计上应采取防止泥沙和污物堵塞的有效措施,以保证工业滤水器安全可靠运行。
          (2)检修维护便捷,能够在较大程度上降低人的劳动成本和工作时间。
技术改造方案：
          (1)结合电站运行过程中存在的问题,对工业滤水器进水方式，工业滤水器除污方式，自动化方式进行改造。

工业滤水器进水方式的改造：

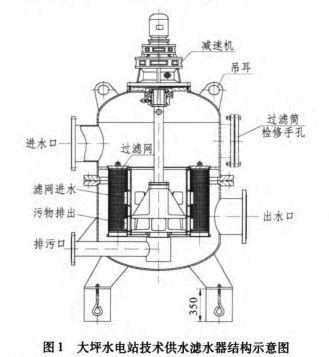

          将工业滤水器进水方式改为上进下出。以便于泥沙随水流直接进入过滤筒，被拦截的泥沙则随水流方向经出水口流出，从而避免了由于进上出泥沙易堆积于工业滤水器底部而造成排污机构损坏或无法运行的弊病。工业滤水器结构见图1。

工业滤水器除污方式的改造：
(1)改造后的除污工作方式。
          采用一套排污阀及排污管道,利用组合除污方式,使漂浮物、沉积物及其污物杂质均能得到有效地清污、排污。滤筒的反冲洗由组合除污装置与排污管所形成的封闭通路完成。
(2)改造后的结构。
          反冲洗装置由联轴装置、低速旋转主轴、组合排污装置及相应的密封件与旋转密封轴瓦组成。
工业滤水器全自动化改造后的排污方式：
          (1)自动排污方式。自动排污方式分别由设置在工业滤水器上的差压变送器控制(差压设定范围:0.02~0.16 MPa可调)和定时两种方式实现。定时排污与差压排污两种控制方式并列运行,反冲洗时间根据电站清污时间设定。在工业滤水器排污口装设有电动排污阀,排污阀设过力矩保护,减速电机设过载保护。工业滤水器本体设置控制箱,采用PLC自动控制,实现远程监视和监控。
          (2) 手动排污方式。
          (3) 自动排污方式和手动排污方式可以相互切换。
