一、手动旋转反冲洗滤水器结构
    手动滤水器主要结构由：1、转动轴系 2、进出水口 3、不锈钢滤网 4、壳体 5、电动减速机(旋转手柄) 6、排污口 7、排气口等组成。

    手动旋转反冲洗滤水器工作原理
    手动工作过程:滤水器接入管道系统后，水由下部进水口进入滤水器，当水中杂质通过网芯时，由于体积大于网芯孔，而衩截留在网芯上，当聚积到一定数量时，即造成进出水口产生一定压差值。（滤网精度直径不同压差不同,一般为0.15Mpa），手动打开排污阀门，排污开始，转动手柄，旋转方向分正反时针旋转均可，每10秒--30秒转动一格，手柄指向每一个凹部固定，水流对附着在网芯内侧壁面上的杂质污物反向冲洗。直至旋转一圈，关闭排污阀，手动排污完成。

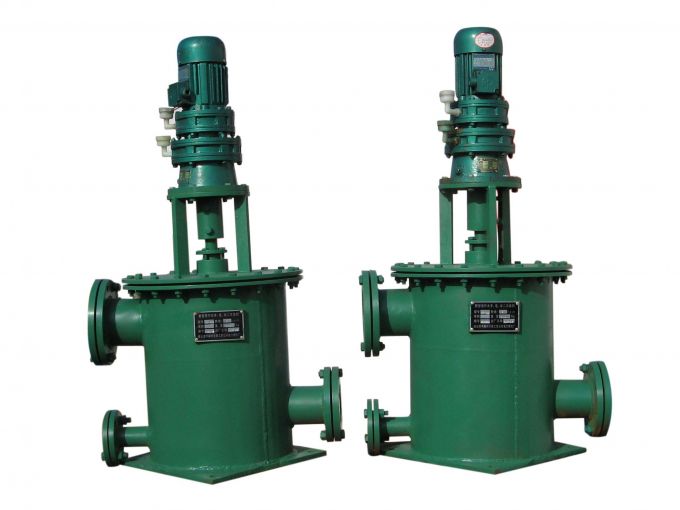

二、电动反冲洗滤水器结构
    电动反冲洗滤水器主要结构由：1、转动轴系 2、进出水口 3、 不锈钢滤网 4、壳体 5、电动减速机(旋转手柄) 6、排污口 7、排气口等组成。
    电动反冲洗滤水器工作原理：手动工作过程:滤水器接入管道系统后，水由下部进水口进入滤水器，当水中杂质通过网芯时，由于体积大于网芯孔，而衩截留在网芯上，当聚积到一定数量时，即造成进出水口产生一定压差值。（滤网精度直径不同压差不同,一般为0.15Mpa），手动打开排污阀门，排污开始，转动手柄，旋转方向分正反时针旋转均可，每10秒--30秒转动一格，手柄指向每一个凹部固定，水流对附着在网芯内侧壁面上的杂质污物反向冲洗。直至旋转一圈，关闭排污阀，手动排污完成。
    如用户选型为自动滤水器，可选压差排污和定时排污。
  1、压差排污:当杂质聚积到一定数量时，利用冷却水进出水管之间差压信号来反冲洗排污，即电接点压力表接通控制信号，控制机构打开电动排污阀，电动减速机将以每分钟3-6转的转速运转,水流对附着在网芯内侧壁面上的杂质污物反向冲洗，经由排污管路和排污阀门排入冷却水出水管中，清排一次约5-10分钟左右。当出现大的杂物，滤网不能运行到位时，电动装置应作反方向运行，冲洗杂物。
  2、用户如需要可设置排污时间性，在0-99小时内设定清洗排污时间, 一般设置为12个小时排污一次,时间设定可以按照电厂水质的情况而做相应调整。即设定时间启动电动减速机进行反转使排污阀打开，依次进行反转反冲洗排污。直至全部腔室反冲完毕，电动装置停止工作，电动反冲阀和电动排污阀关闭，排污工作全部结束。

三、全自动反冲洗滤水器结构简介:
　 全自动滤水器由执行机构及自动控制机构组成,执行机构由电动减速装置、滤水器本体、电动排污阀等组成。自动控制机构由安装在滤水器本体上的差压控制器及PLC、模块、电器控制箱组成。自动滤水器具备自动过滤、自动旋转、自动排污,实现无人值守。

   全自动反冲洗滤水器运行说明:在正常过滤状态时，电动减速机不启动，排污阀关闭。水从进口进入滤水器筒体内，产生压力差，随着过滤的继续进行，杂质在滤网上的附着，压力差会升高，当压力差达到预设值时，过滤器进入自清洗状态，电动减速机启动按设定转速带动滤网芯，电动排污启动，此时杂质将会与一定量的水经排污口排出管路系统，完成自动旋转、自动清洗、自动排污过程后，电动减速机停运行，电动排污阀门关闭，过滤系统正常运行过滤工作，等待进入下一自清洗循环。不同的滤网适用于不同的过滤精度(采用不锈钢板开孔制作过滤网，具有强度高，使用周期长，安全系数高等优点)。控制系统可根据用户要求进行修改设计，并可与LCU机房、DCS系统联网运行，同时还可以现场手动操作等控制。自动滤水器配备有报警系统，以保障过滤系统的安全运行。

    精密激光打孔滤水器由①转动轴、②定位杆、③支架壳体、④网芯、⑤进水口、⑥出水口、⑦排污口组成。一般水质为淡水型的，滤网和内部主要部件为普通不锈钢材质，若为海水或具有强酸碱型的，则采用特殊不锈钢材质。
    精密激光打孔滤水器，装入管道系统后，水就会从进水口进入滤水器，过滤后的水从出水口流出，当水杂质流到网芯时，由于体积大于网芯孔，而被截留在网芯上，当聚集到一定数量时，即造成进、出水口之间有一定压力差，这时，可转动网芯进行轮次自动反冲洗，杂质就会从排污口自行排出，如此往复循环，用户可根据水中杂质多少、而定时、定期自动反冲排污。

3、精密激光打孔滤水器，使用范围：
   安装在电站、化工、印染、造纸等多种行业的DN500以下供用水管边上属于替代二次滤网的小型滤水器，可任意选定粘度，具有体积小，造价低，过滤流量大等诸多优点；特别适用于母管制供用水的分支管道上，从而具有二次滤网所不及的优点。一般情况下，不须增加动力源，只需采用手动，手柄按产品所标定的位置依次转动，滤水器内部的几个过滤室即可逐一清洗，从而达到自动反冲目的。
