全自动胶球清洗系统操作说明

一、全自动胶球清洗系统操作说明
1、胶球清洗系统操作说明
   根据双叶推拉护翼式胶球清洗系统的工艺要求，控制系统有手动、自动和定时三种操作方式。
（1）在手动操作方式下可执行每台设备的独立运行。主要在系统调试、设备检修、处理事故时使用。
（2）在自动操作方式下，按照清洗工艺流程由PLC控制各台设备自动运行，设有就地控制和远程控制系统。远程控制可通过通讯（下传起停指令）或电气接线来实现。
   其工作流程如下：就地或远方DCS操作启动—关闭收球网并到位—启动胶球泵运行—开胶球泵出口阀—延时开送球阀—开送球室转轮开始清洗—延时至设定清洗时间—关收球室转轮收球—延时至设定收球时间—关水泵出口阀（如果有）—关闭送球阀—停胶球泵。
（3）在定时操作方式下，可以根据清洗工艺要求，每隔一定时间（可任意设定，时间调整范围：0.1秒~9990小时）起动系统进行清洗作业。
（4）压差保护系统运行清洗中，当收球网前后压差达到设定值1时—系统报警并停止清洗-关闭收球室转轮收球—延时10分钟后—打开收球网—关闭胶球泵出口阀—关送球阀—停胶球泵。
当收球网前后压差超过设定值1并达到设定值2时—系统报警并立即关闭装球室转轮开始收球，同时打开收球网—关闭胶球泵出口阀—关送球阀—停胶球泵。
（5）本设备系统还具有以下联锁与报警功能：
   ①收球网和阀门开、关不到位（在规定时间内），发出报警信号；
    ②收球网关不到位，水泵不能起动；
     ③水泵起动后，才能打开水泵出口阀；
     ④水泵出口阀未关到位，不能停泵；
     ⑤收球网前后压差超限，控制系统不能起动。
（6）胶球清洗控制系统与DCS系统联接形式有：
   ① 通过串口通讯如下联接：

二、胶球清洗PLC自动控制

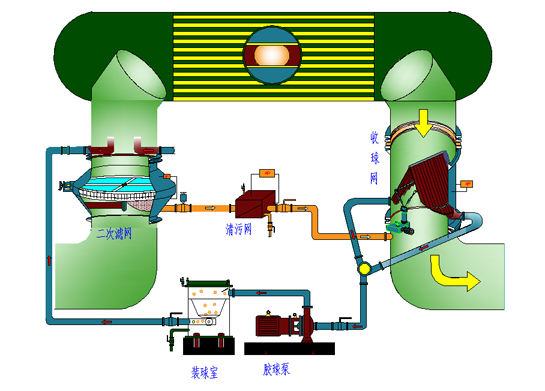

    胶球清洗装置还可以实现自动化运行，主要靠PLC模块自动化控制，电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时，达到设计差压值时，差压变送器将信号传送给PLC，PLC模块指令启动电动二次滤网传动机构，同时打开电动排污阀进行排污。当差压值恢复时，差压变送器将信号传送给PLC模块，PLC模块指令停止电动二次滤网旋转，关闭电动排污阀。PLC同时配有时间实施计划，胶球清洗投用可设置二级时间保护，时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟，投用时间设置：PLC指令打开装球室前置电动球阀，同时将信号传送给胶球输送泵，启动胶球输送泵。同时打开循环水进水管道上电动投球阀，当正常运行后PLC指令打开装球室出口电动球阀，循环水管道回水管道上装有收球阀，PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门，PLC再指令关闭电动投球阀门，再指令关闭收球电动阀门、其次PLC指令停止胶球泵。
