罗茨风机消音器内部怎样设计降噪效果好？

一、罗茨风机消音器的内部结构设计

罗茨风机消声器，它主要由方形外壳、穿孔板护板、吸音材料、收敛体、法兰盘、角型钢、长条板钢、螺栓、螺母和垫圈所组成，由一块薄钢板折弯成的方筒形外壳和由穿孔板围成的一个进风口大、出风口小的圆锥形内护板，并在方形外壳和圆锥形内护板之间构成的空腔中，填充吸音材料，组成一个金属外壳体;在金属外壳体的内腔中装有一个由穿孔板围成进气端大、出气端小的圆锥形外护板收敛筒，收敛筒的内腔中填充吸音材料，组成一个收敛体;收敛筒还在进气端装有光滑的、其截面沿气流方向逐渐扩大的整流装置，整流装置和收敛体是由相反的圆锥形构成一体的。
   金属外壳体与收敛体两者之间各用N根角型钢均布焊接金属外壳体的圆锥形内护板和收敛体的圆锥形外护板，同时在每根角型钢上各焊一块长条板钢，两者对应的长条板钢再用螺栓、螺母和垫圈，将金属外壳体和收敛体连接成一个整体，并使其两者之间构成一条圆锥形逐渐收敛的气流通道;该罗茨风机消声器的出气端装有法兰盘，法兰盘可用螺栓直接联结罗茨风机进风口处的法兰盖。

   连接方式可根据客户需要，法兰连接还是焊接，如果口径大的话，连云港市宏琦电力辅机有限公司推荐用焊接的方法，安全系数较高。更多安装连接方式可咨询公司电话：0518-85370568.

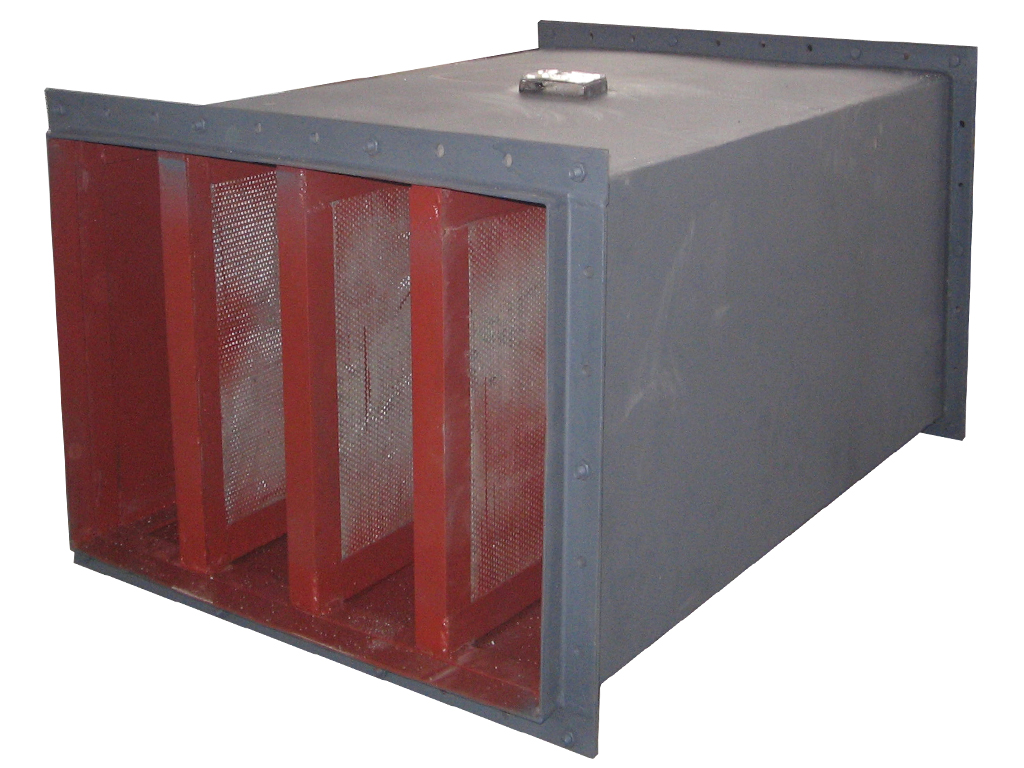

       风机消音器
